Planos de la Grotta Residence: la retícula geométrica de Richard Meier

Cuadrado, círculo y circulación en la organización espacial de la vivienda

Grotta Residence: lectura geométrica y organización espacial

La Grotta Residence permite estudiar con precisión uno de los procedimientos característicos de la arquitectura de Richard Meier: la utilización de una retícula geométrica como estructura capaz de coordinar implantación, programa, circulación y expresión material. Encargada a fines de la década de 1980 para una vivienda que debía incorporar espacios destinados a la exhibición de una colección de joyería contemporánea y cerámica, la casa se organiza mediante la interacción de dos figuras primarias, el cuadrado y el círculo. Estas geometrías no funcionan como referencias gráficas independientes, sino como instrumentos que determinan la posición de los volúmenes, las relaciones programáticas y la secuencia espacial reconocible en plantas, cortes y elevaciones.

La retícula como matriz compositiva

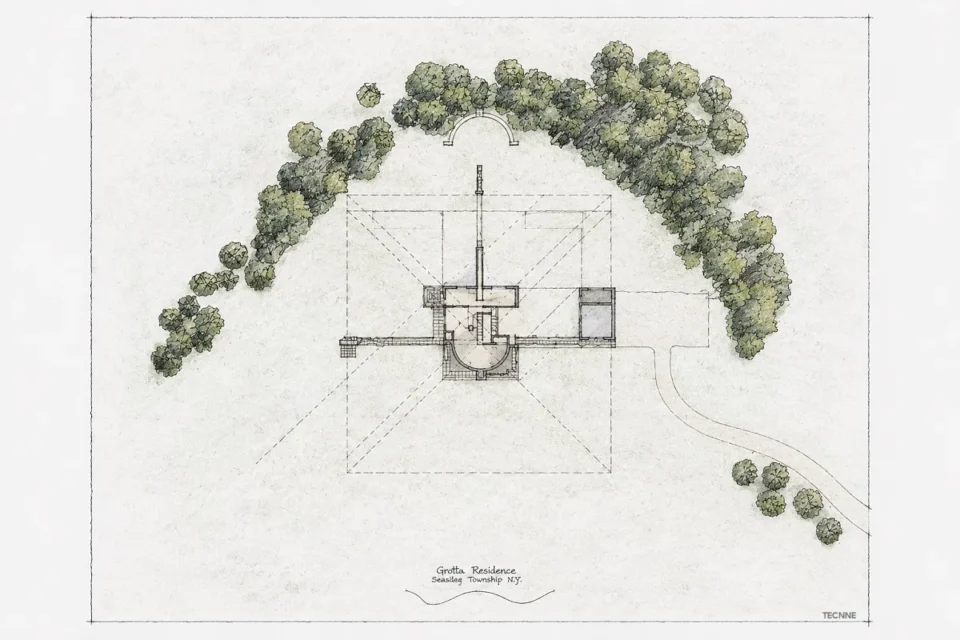

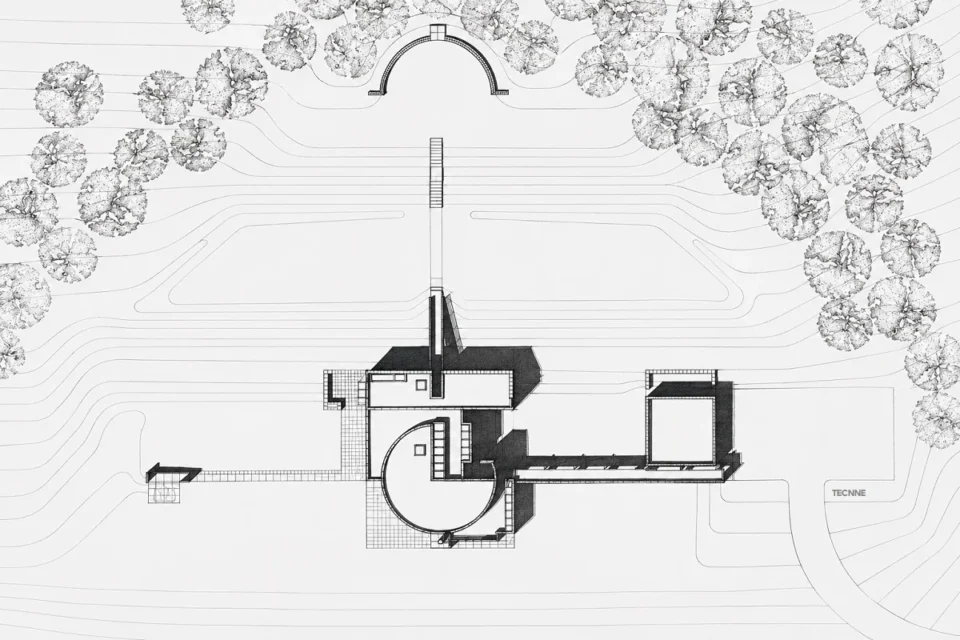

En la planta de conjunto, el orden inicial se establece mediante un cuadrado que define el campo general de la intervención. Sobre esta figura se superponen ejes ortogonales y diagonales que subdividen progresivamente la superficie y producen una trama modular. La retícula proporciona un sistema de coordenadas capaz de establecer relaciones precisas entre las distintas partes del proyecto sin imponer una simetría estricta. Dentro de este campo se producen desplazamientos, intersecciones y variaciones de proporción que permiten diferenciar los volúmenes y, al mismo tiempo, mantenerlos vinculados a una estructura geométrica común.

La incorporación del círculo introduce una segunda lógica dentro de esta matriz predominantemente ortogonal. Su trazado genera el volumen cilíndrico asociado a los espacios de exposición y establece una relación de contraste con los límites rectilíneos del cuerpo principal. La intersección entre ambas figuras produce una organización en la que cuadrado y círculo mantienen su identidad geométrica, pero participan de una composición única. El cuadrado proporciona la estructura reguladora de la implantación, mientras el círculo introduce una condición espacial diferenciada que adquiere especial relevancia en el centro de la vivienda.

Esta dualidad también organiza el programa. Las funciones domésticas se concentran principalmente dentro del ámbito definido por la geometría cuadrangular, mientras los espacios destinados a exposición se articulan alrededor del volumen circular. La separación funcional se acompaña de relaciones visuales y circulatorias que evitan una división absoluta entre ambos sectores. El cilindro, además, se desarrolla en dos alturas y genera un vacío de mayor dimensión vertical, convirtiéndose en un elemento de referencia para la organización de los espacios circundantes.

Circulación y continuidad entre arquitectura y paisaje

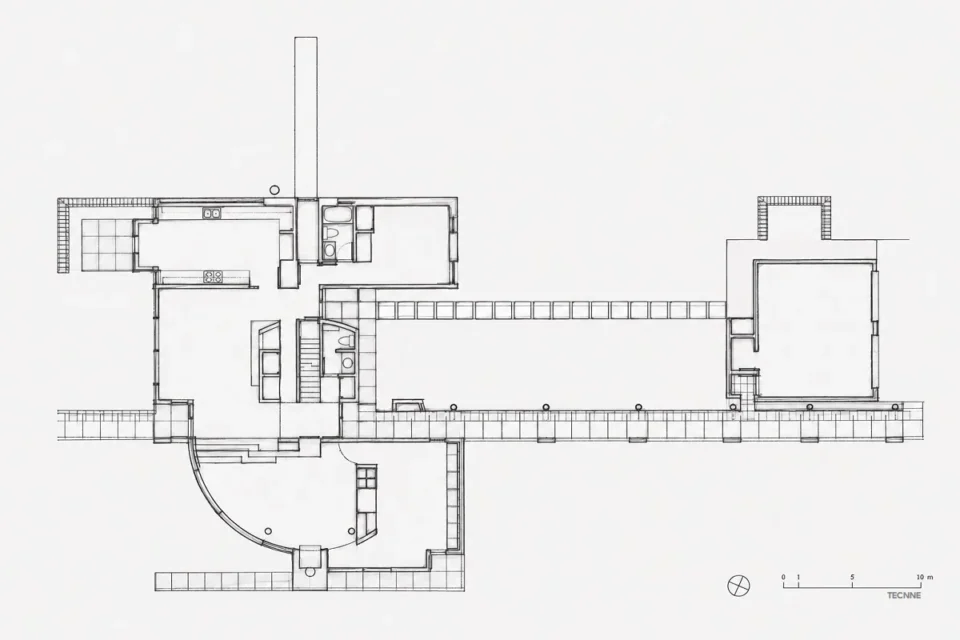

La circulación permite comprender cómo la retícula geométrica se transforma en una estructura espacial. Los recorridos no se reducen a corredores destinados a conectar habitaciones, sino que funcionan como líneas de articulación entre áreas sociales, privadas y de servicio. El recorrido principal establece relaciones entre estas zonas y prolonga determinados ejes hacia el exterior, conectando la vivienda con patios, galerías y áreas de acceso.

La galería cubierta hacia la cochera constituye una extensión directa de esta estructura circulatoria. En otro punto, un camino pavimentado conecta la vivienda con un patio exterior. Estas prolongaciones muestran que la composición geométrica no termina en el perímetro de los volúmenes construidos. Los trazados continúan sobre el terreno y establecen una continuidad entre espacios interiores y exteriores.

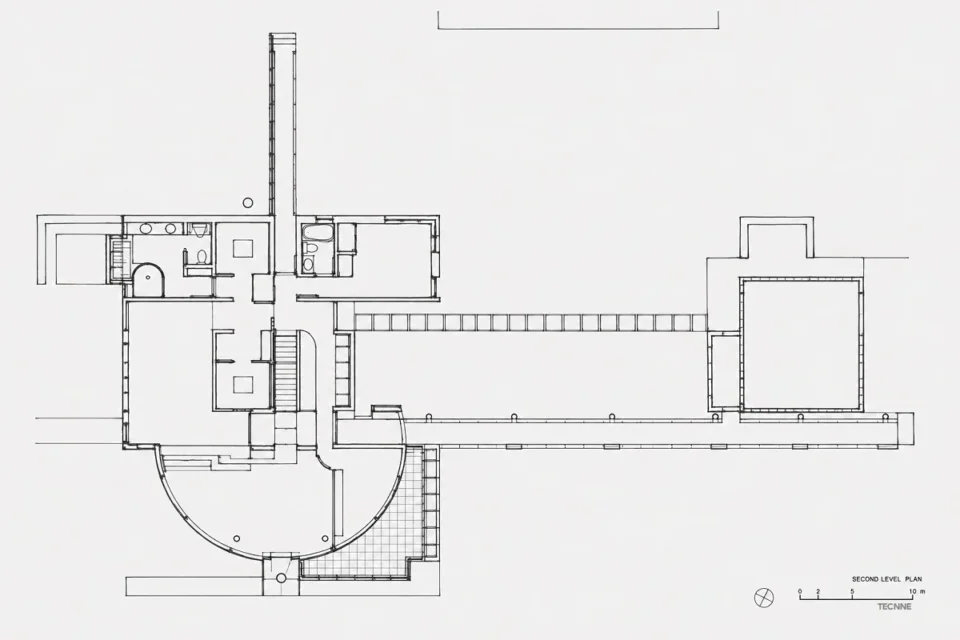

Esta relación adquiere mayor complejidad en el primer piso, donde una circulación se prolonga hacia la parte posterior hasta alcanzar un patio elevado contenido por un semicírculo. El espacio abierto queda así incorporado al sistema geométrico de la vivienda. Los patios y recorridos funcionan como extensiones de la arquitectura y permiten que las operaciones de alineación, intersección y desplazamiento se proyecten sobre el paisaje inmediato.

La planta puede leerse, por tanto, como un sistema de líneas que organiza simultáneamente el movimiento y la percepción. Los ejes geométricos definen posiciones, pero también establecen direcciones de recorrido y relaciones visuales. La circulación se convierte en un mecanismo que conecta las distintas escalas del proyecto, desde la organización doméstica hasta la configuración del terreno.

Sección, altura y construcción del vacío

Los cortes permiten comprobar que la geometría de la planta tiene una correspondencia directa en la organización vertical. La presencia del cilindro introduce una dimensión de mayor altura dentro de una estructura compuesta por espacios de escala más contenida. Esta diferencia produce una secuencia de expansión y compresión que modifica la percepción del espacio doméstico.

El vacío central adquiere especial importancia por su dimensión vertical. En torno a él se organizan sectores de menor altura vinculados a las funciones residenciales, generando una relación entre espacios comprimidos y ámbitos de mayor apertura. La sección participa así en la definición de la experiencia espacial y completa las relaciones que la planta establece mediante la geometría horizontal.

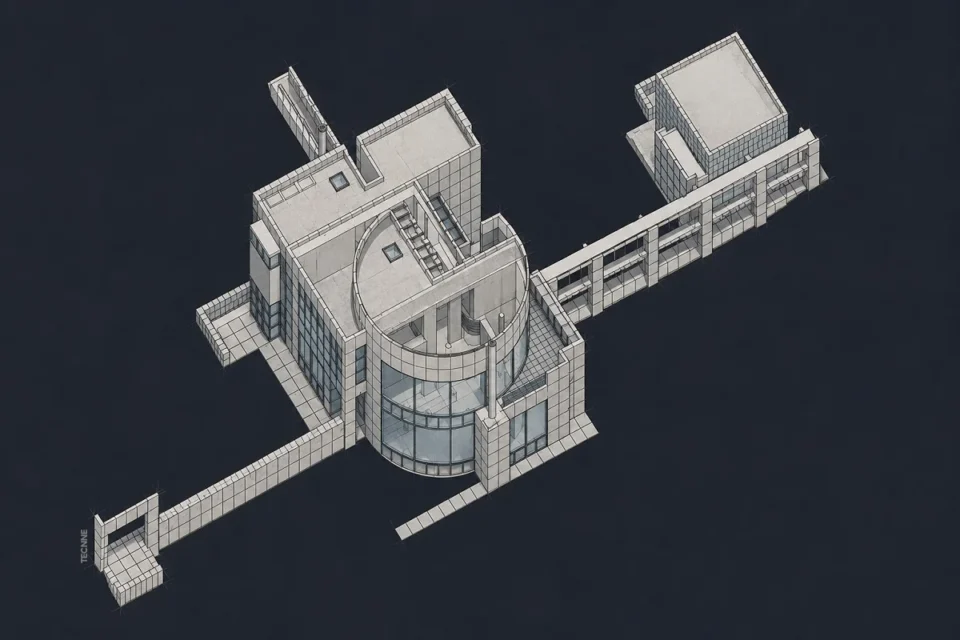

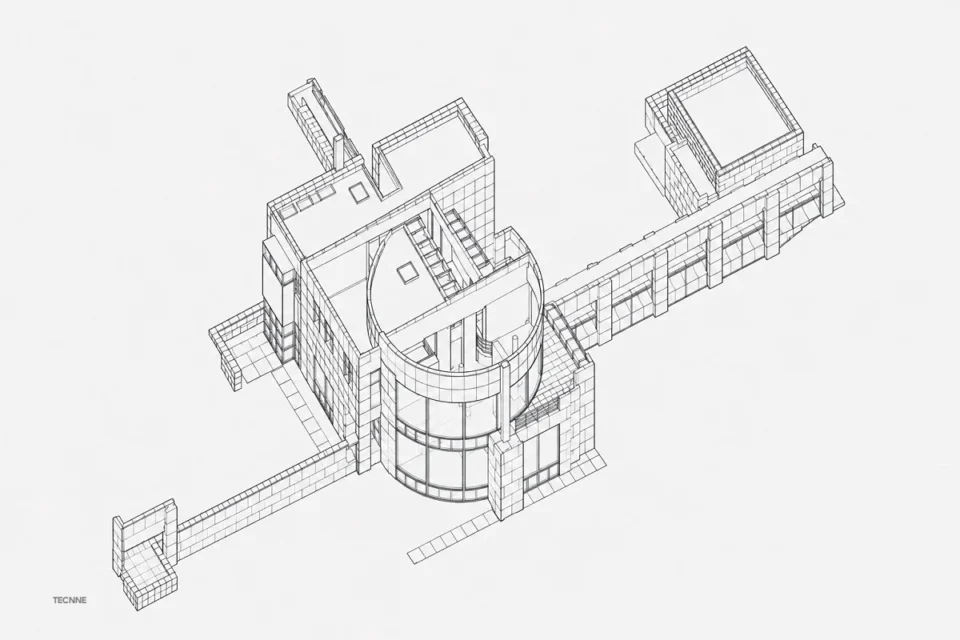

Esta condición permite interpretar la vivienda como un sistema tridimensional en el que la retícula no regula exclusivamente la posición de los elementos en planta. Sus relaciones se prolongan hacia la sección mediante diferencias de altura, superposición de niveles y continuidad de los recorridos. La geometría adquiere espesor arquitectónico al coordinar simultáneamente posición, altura, circulación y vacío.

Retícula, materialidad y envolvente

El orden geométrico se prolonga en la resolución material. El módulo puede reconocerse en los solados y en la composición de los muros, donde la repetición de cuadrados y rectángulos establece una continuidad entre estructura espacial y tratamiento superficial. La modulación material refuerza la lectura unitaria del proyecto al hacer perceptible, en diferentes escalas, el sistema geométrico que organiza la vivienda.

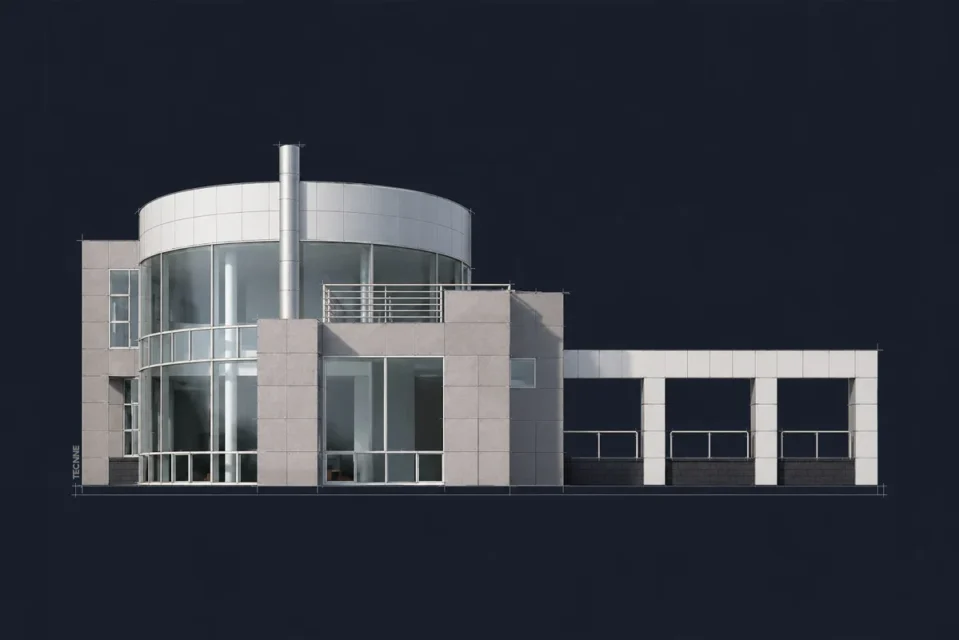

La diferenciación cromática contribuye a identificar las dos familias formales. Los revestimientos blancos asociados al cilindro contrastan con los tonos grises utilizados en los lados correspondientes al cuadrado. Esta distinción permite reconocer la autonomía relativa de cada geometría sin interrumpir la coherencia del conjunto. La materialidad funciona así como una extensión perceptiva de la composición geométrica.

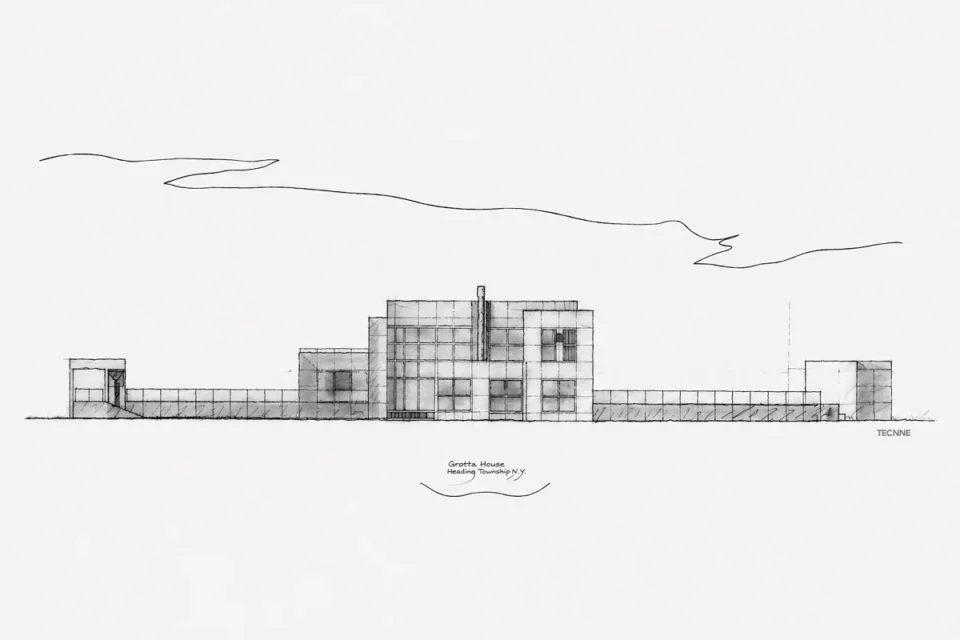

Las elevaciones completan esta operación. La retícula deja de funcionar exclusivamente como herramienta de ordenamiento horizontal y se transforma en un mecanismo de modulación de la envolvente. La repetición de elementos, planos y proporciones hace visible en fachada la estructura geométrica previamente establecida en planta y sección. Los alzados pueden leerse, por tanto, como una proyección vertical del mismo sistema de relaciones.

Síntesis: geometría como sistema espacial

La lectura conjunta de plantas, cortes y elevaciones muestra que la Grotta Residence se estructura mediante la interacción de sistemas geométricos diferenciados. El cuadrado establece la matriz de organización; el círculo introduce una segunda condición espacial; la retícula regula sus relaciones; y la circulación prolonga este orden hacia el paisaje.

La importancia del sistema reside en su capacidad para coordinar operaciones de distinta naturaleza dentro de una misma estructura. La geometría determina posiciones y proporciones, pero también organiza recorridos, jerarquiza alturas, articula los programas y modula la envolvente. La abstracción formal mantiene así una relación directa con las condiciones de uso y con la construcción del espacio.

Los planos permiten reconstruir el proyecto como una secuencia de operaciones precisas: superposición de figuras, subdivisión mediante retículas, desplazamiento de volúmenes, continuidad de ejes y variación de alturas. La composición bidimensional se transforma progresivamente en organización tridimensional, y la retícula deja de ser un instrumento gráfico para convertirse en una estructura espacial capaz de vincular arquitectura, circulación y paisaje.

Planos de Grotta House Richard Meier

Planos: ©Richard Meier and Partners
