Planos de Ronchamp Gatehouse de Renzo Piano

Plantas, cortes y fachadas de la Porterie de Notre-Dame du Haut

Ronchamp Gatehouse y la intervención de Renzo Piano

La intervención de Renzo Piano Building Workshop (RPBW) en la Colina de Notre-Dame du Haut, en Ronchamp, se organiza a partir de una condición fundamental: la topografía como soporte de la arquitectura. Construido entre 2006 y 2011, el conjunto incorpora la Porterie y el monasterio de las Hermanas Clarisas sin modificar la posición dominante de la capilla de Le Corbusier. Plantas, cortes y fachadas permiten reconocer una arquitectura en la que implantación, programa, recorrido y paisaje se resuelven como partes de un mismo sistema espacial.

Organización en planta

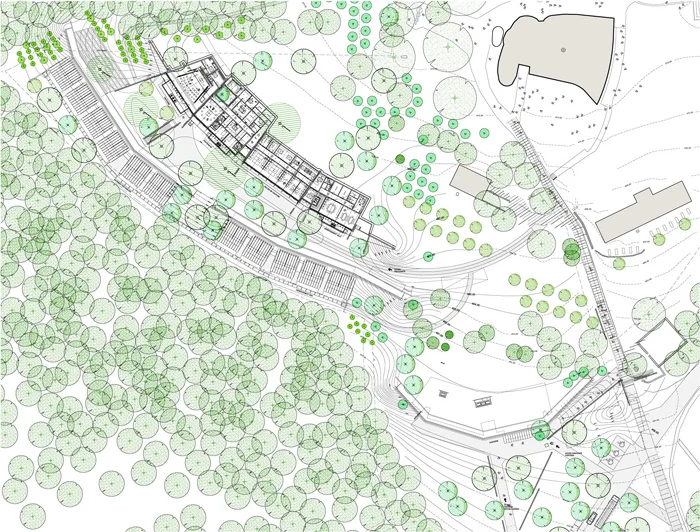

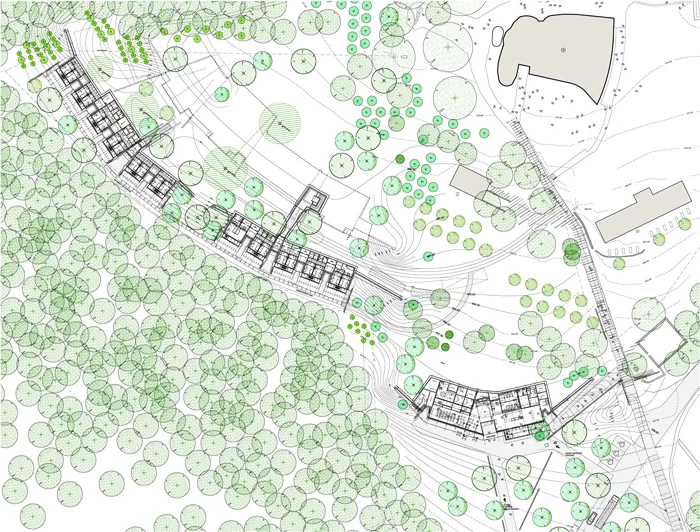

La planta establece una diferenciación precisa entre las áreas de acceso, los espacios comunitarios y los ámbitos destinados al retiro de las religiosas. La Porterie se sitúa en la parte inferior de la colina y funciona como pieza de ingreso al recinto. Su posición permite iniciar el recorrido ascendente hacia la capilla sin introducir un volumen que compita con su presencia. El acceso se plantea, por tanto, como una secuencia gradual que conduce desde el exterior hacia espacios de mayor intimidad.

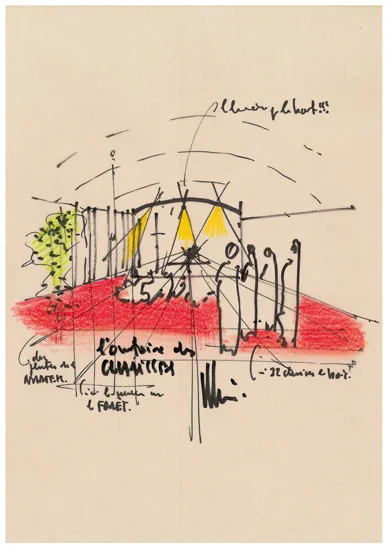

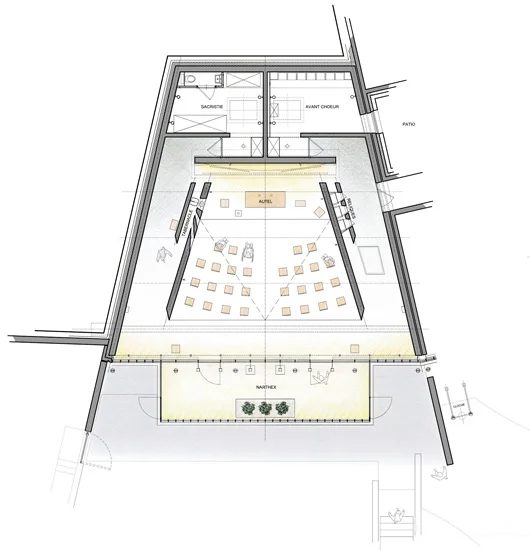

El monasterio ocupa la ladera oeste y utiliza la pendiente para reducir su exposición volumétrica. El programa se estructura a partir de doce celdas para las hermanas, doce habitaciones para huéspedes, espacios comunes, un oratorio y talleres. La repetición de unidades habitacionales introduce una modulación reconocible que ordena el conjunto y permite establecer distintos grados de privacidad.

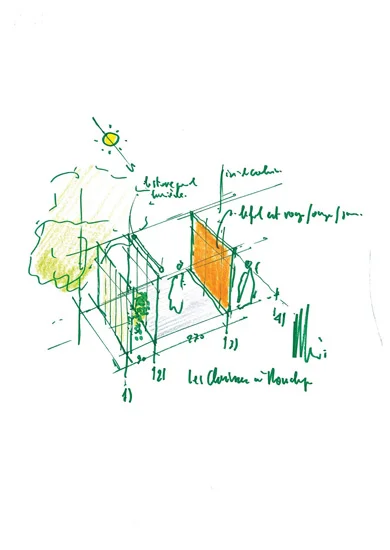

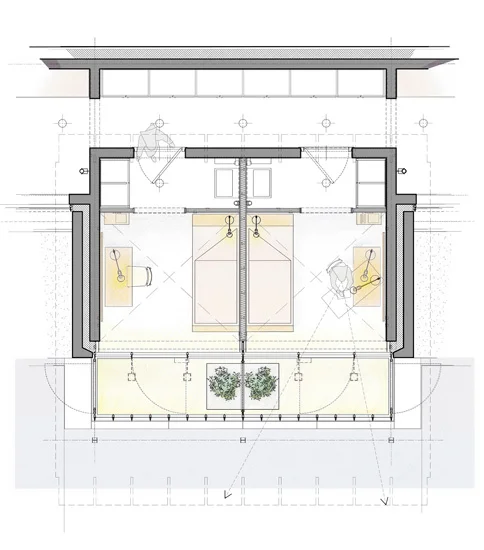

Las celdas constituyen la unidad espacial básica del monasterio. Su repetición genera un ritmo constante, pero cada unidad mantiene una relación específica con el exterior mediante un pequeño invernadero o espacio intermedio. Este ámbito prolonga el espacio privado hacia el paisaje y funciona como transición entre la habitación y el entorno natural. La modulación, por tanto, no produce una organización indiferenciada, sino una sucesión de unidades vinculadas individualmente con el bosque.

La circulación conecta estas unidades con los espacios colectivos y estructura la experiencia del conjunto. Los recorridos incorporan patios, áreas verdes y visuales hacia el bosque, alternando situaciones de compresión y apertura. El desplazamiento adquiere así una dimensión espacial que acompaña el paso entre ámbitos de distinta privacidad y construye una relación gradual con el paisaje.

La sección como instrumento de implantación

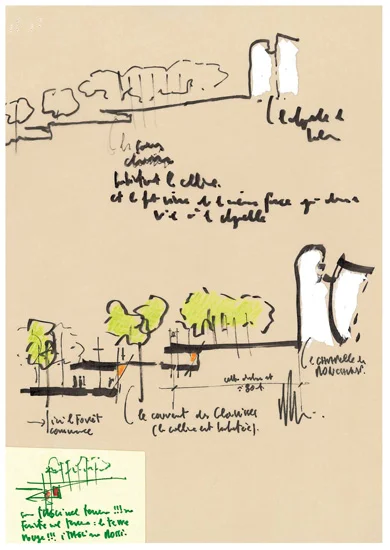

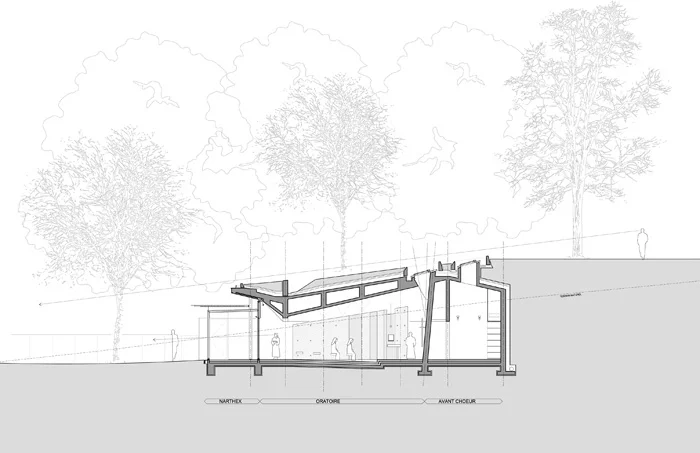

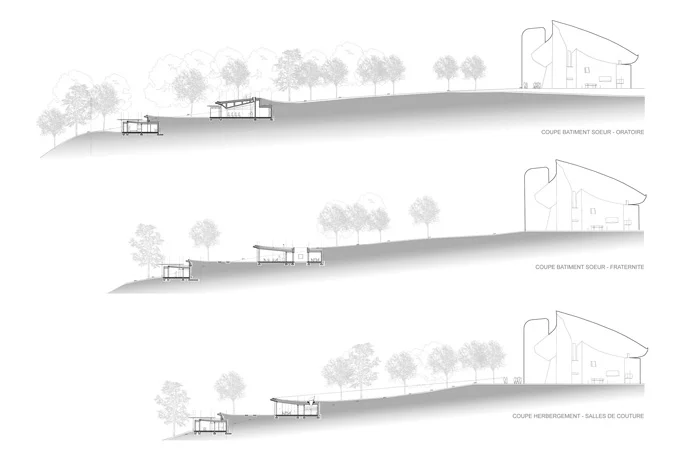

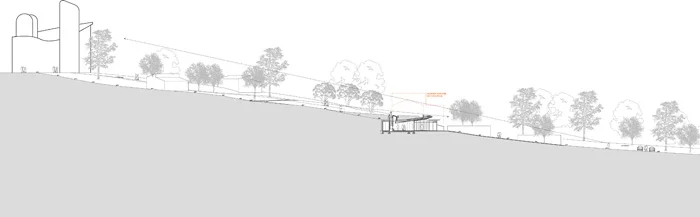

Los cortes permiten comprender con mayor precisión la forma en que RPBW introduce la arquitectura en la ladera. Parte del volumen queda contenida por el terreno, de modo que la masa construida reduce su exposición desde las principales perspectivas del sitio. La diferencia de cotas permite distribuir el programa en distintos niveles sin recurrir a una composición vertical dominante.

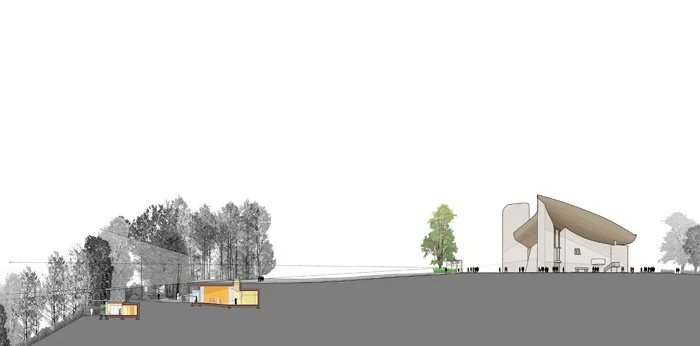

Esta condición resulta determinante frente a la presencia de la capilla. Mientras la obra de Le Corbusier se reconoce como un volumen autónomo sobre la cima, el monasterio se desarrolla longitudinalmente sobre la pendiente y establece una relación más estrecha con el terreno. La sección se convierte así en el principal instrumento para controlar la escala perceptiva del nuevo conjunto.

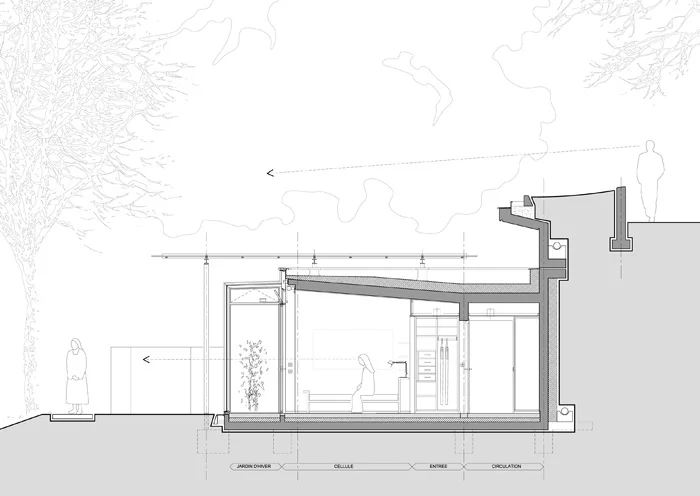

El corte también evidencia la relación entre las habitaciones y el paisaje. Las celdas se orientan hacia el bosque y reciben iluminación natural a través de sus cerramientos. Los invernaderos introducen una segunda profundidad entre el espacio habitable y el exterior, funcionando simultáneamente como filtros climáticos, visuales y espaciales. La habitación no se abre directamente al paisaje, sino que lo incorpora mediante una secuencia de planos y ámbitos intermedios.

Materialidad y construcción

La materialidad del conjunto mantiene una expresión contenida y vinculada con la condición topográfica del proyecto. El hormigón visto participa en la estructura y en las zonas parcialmente enterradas, mientras que la madera introduce una escala doméstica en los interiores. El zinc recubre las superficies exteriores y aporta una envolvente adecuada a las condiciones climáticas del emplazamiento.

La combinación de estos materiales establece una diferenciación entre estructura, interior y envolvente sin recurrir a una composición formal excesivamente expresiva. La arquitectura mantiene una presencia precisa, en la que la materialidad contribuye a reforzar la condición parcialmente excavada de los edificios y su integración con el terreno.

Fachadas y orientación

Las fachadas responden directamente a las condiciones de implantación y orientación. El proyecto no desarrolla una envolvente homogénea, sino superficies con distintos grados de apertura según su relación con el paisaje, el terreno y los espacios interiores. Las fachadas orientadas hacia el bosque incorporan una mayor presencia de vidrio, favoreciendo la iluminación natural y las vistas, mientras que aquellas vinculadas con la ladera adquieren una condición más cerrada y protegida.

La envolvente regula, de este modo, la relación entre interior y exterior. Transparencia, opacidad y profundidad se distribuyen según las necesidades de iluminación, privacidad y exposición. El tratamiento de fachada adquiere así un carácter fundamentalmente arquitectónico y ambiental, subordinado a la orientación y a la posición de cada espacio dentro de la topografía.

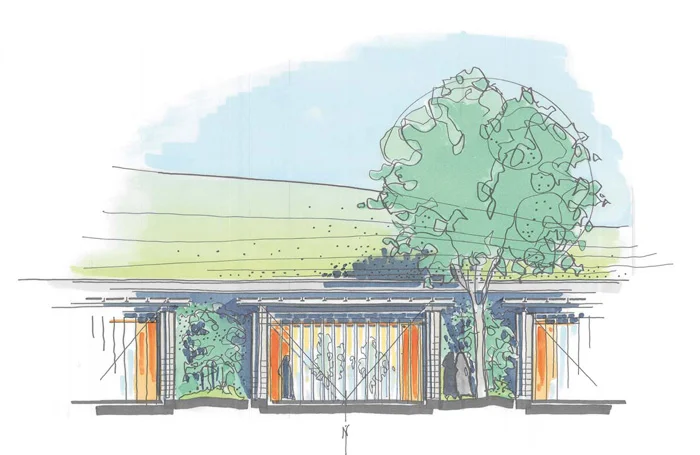

La Porterie presenta una escala diferenciada respecto del monasterio. Su condición parcialmente enterrada reduce la percepción del volumen desde la distancia, mientras que las superficies acristaladas establecen una relación directa entre el visitante y el paisaje. Como pieza de acceso, funciona simultáneamente como edificio y como umbral: recibe, orienta y da comienzo al recorrido hacia el conjunto religioso.

Paisaje y relación con la capilla

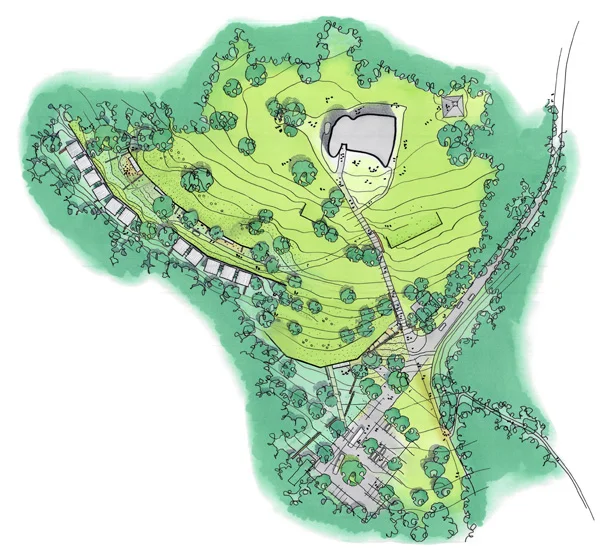

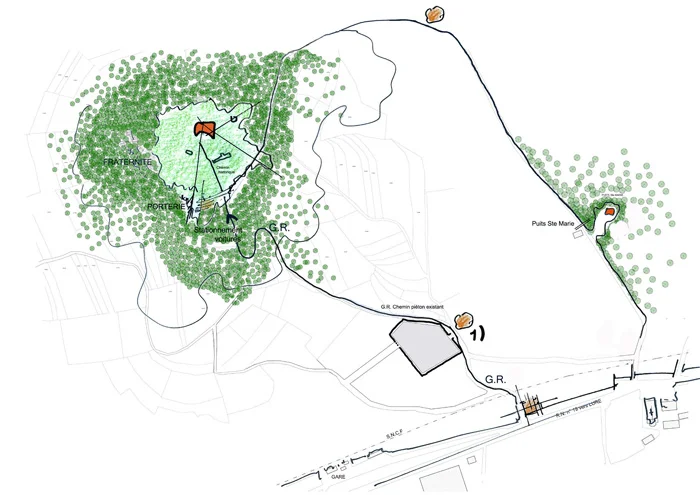

El proyecto paisajístico resulta inseparable de la organización arquitectónica. Los edificios se insertan en una estructura formada por topografía, vegetación y recorridos, de modo que su percepción depende tanto de la posición de los volúmenes como de las secuencias de aproximación. Las superficies naturales prolongan los espacios exteriores y contribuyen a integrar las nuevas construcciones dentro de la ladera.

Esta condición adquiere particular relevancia por la presencia de la capilla de Le Corbusier. La intervención de RPBW no busca reproducir su lenguaje formal ni competir con su condición escultórica. La diferencia se establece mediante escala, posición y relación con el terreno. La capilla conserva su condición de objeto singular sobre la cima, mientras que el monasterio y la Porterie se desarrollan en una cota inferior y adoptan una arquitectura horizontal, parcialmente contenida por la topografía.

El contraste entre ambas obras no depende únicamente de sus formas, sino de la manera en que cada una ocupa el lugar. La capilla se presenta como una pieza autónoma y reconocible; el monasterio se aproxima al terreno y construye su presencia mediante recorridos, planos, patios y espacios intermedios. La intervención contemporánea mantiene así su autonomía arquitectónica sin alterar la jerarquía espacial de la obra preexistente.

Lectura arquitectónica del conjunto

La lectura conjunta de plantas, cortes y fachadas permite identificar una arquitectura cuya organización depende simultáneamente de la sección y de la planta. La modulación estructura el programa; la pendiente determina la implantación; la orientación establece las relaciones visuales y lumínicas; y la materialidad refuerza la transición entre espacio construido y paisaje.

En Ronchamp, RPBW resuelve la incorporación de un nuevo programa mediante una arquitectura de baja exposición volumétrica y elevada precisión espacial. La Porterie organiza el acceso y el monasterio desarrolla una secuencia de unidades privadas, espacios comunes y ámbitos intermedios adaptados a la ladera. La intervención mantiene así la autonomía de su lenguaje contemporáneo y, al mismo tiempo, reconoce la condición excepcional del lugar mediante una arquitectura cuya presencia se construye desde la topografía, la sección y el recorrido.

Planos de Ronchamp Gatehouse, RPBW

Esquemas

Planos y Gráficos: ©Renzo Piano Building Workshop
