Planos de la Capilla de Ronchamp: forma, estructura y espacio

Planta, sección y envolvente en la arquitectura de Le Corbusier

Lectura de proyecto

La Capilla de Notre-Dame-du-Haut en Ronchamp, proyectada por Le Corbusier entre 1950 y 1955, permite estudiar una concepción del espacio en la que planta, sección, estructura y envolvente se encuentran estrechamente coordinadas. La aparente irregularidad de la obra no implica ausencia de orden geométrico. Por el contrario, las curvas de la planta, el espesor variable de los muros, la independencia formal de la cubierta y la disposición de las aberturas responden a un sistema espacial preciso. La lectura conjunta de plantas, cortes y elevaciones permite reconstruir cómo estas operaciones modifican simultáneamente la estructura, el recorrido, la percepción y las condiciones de iluminación.

La planta como construcción del lugar

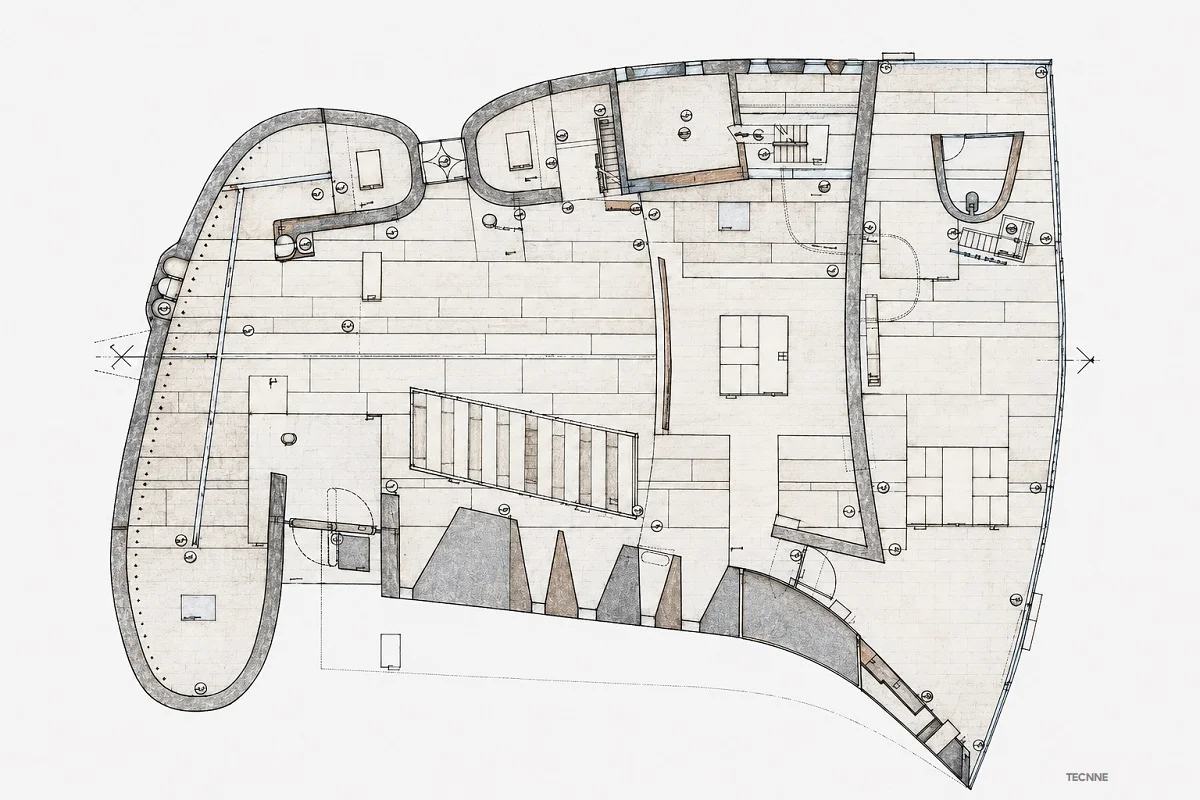

La planta constituye el principal instrumento para comprender la organización inicial del proyecto. El trazado parte de una línea curva asociada al muro sur y de una segunda curva relacionada con la posición del altar. Ambas geometrías se vinculan mediante segmentos rectos, configurando una figura abierta que prescinde de una matriz ortogonal dominante.

La organización resultante no deriva de la deformación de una figura regular, sino de la relación entre curvas, rectas, concavidades y convexidades. Los frentes este y sur presentan configuraciones cóncavas, mientras los lados norte y oeste desarrollan superficies convexas. La estabilidad compositiva se obtiene mediante el equilibrio entre estas direcciones y no mediante una correspondencia simétrica entre las partes.

Esta geometría también determina la distribución litúrgica. El espacio principal se articula con tres capillas secundarias integradas en las torres verticales, además de los ámbitos destinados a sacristía y servicios. Los límites curvos no funcionan, por tanto, como simples perímetros exteriores. Orientan los espacios, establecen grados de proximidad entre las distintas áreas y producen variaciones en la escala interior.

La planta adquiere así una condición espacial antes incluso de ser interpretada en sección. Las dimensiones y direcciones de los muros determinan campos diferenciados de uso y establecen una secuencia de aproximación, ingreso y permanencia.

Muros, espesor y estructura

Los muros perimetrales constituyen uno de los principales elementos de mediación entre geometría, estructura y luz. Su espesor, inclinación y curvatura participan directamente en la construcción del espacio interior. El muro sur concentra esta condición mediante una sección de espesor variable que permite incorporar aberturas profundas dentro de la propia masa.

En los cortes, el muro deja de aparecer como un plano bidimensional y adquiere una función espacial. Su profundidad construye el límite, contiene los vanos y regula la entrada de luz. Las superficies interiores de las aberturas producen variaciones en la incidencia luminosa y transforman el espesor constructivo en un componente perceptivo.

La estructura permite mantener cierta autonomía entre este perímetro y el sistema resistente de la cubierta. Las columnas de hormigón armado sostienen la estructura superior, mientras los muros perimetrales disponen de cimentaciones independientes. Esta separación posibilita una envolvente que puede curvarse, inclinarse y variar de espesor sin quedar subordinada a una retícula estructural regular.

La organización resistente participa así de la libertad geométrica de la planta. La estructura no reproduce literalmente el perímetro, sino que establece un sistema capaz de sostener una envolvente de configuración independiente.

La cubierta y la construcción de la sección

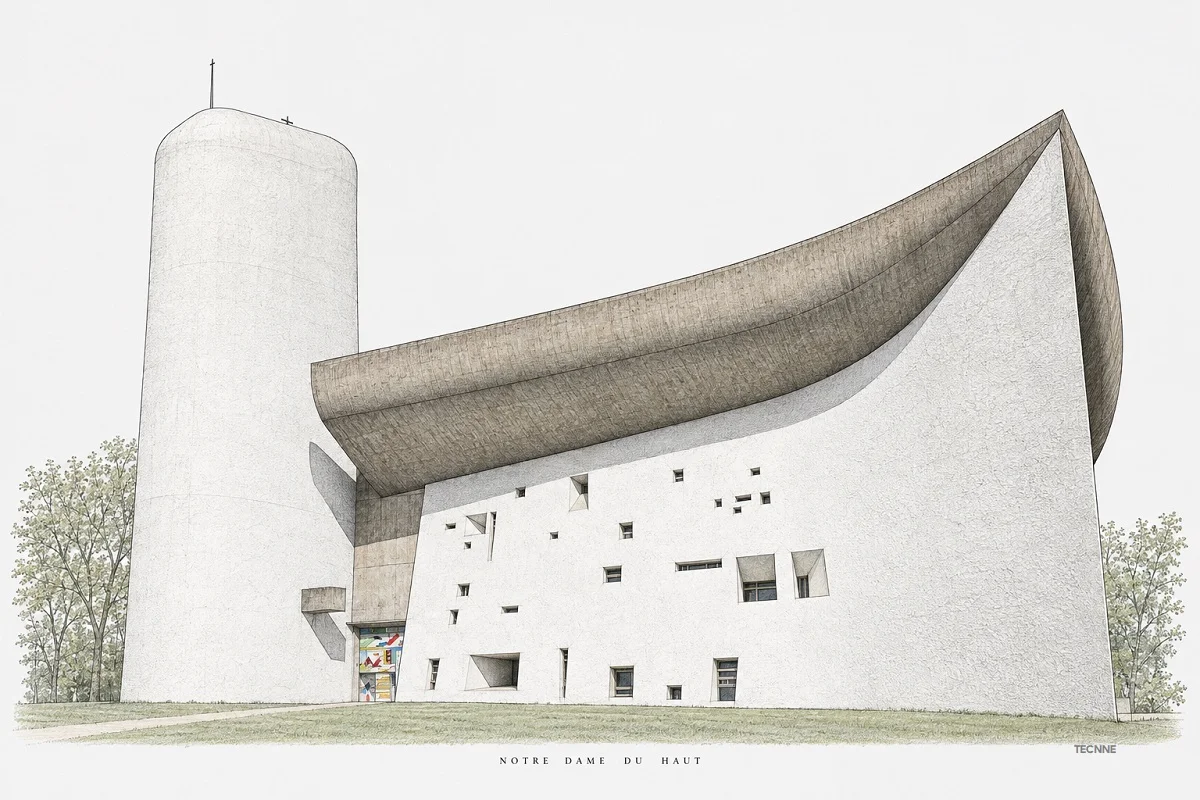

La cubierta introduce una segunda estructura geométrica que adquiere especial importancia en los cortes. Su perfil curvo se separa de los muros mediante un intersticio que permite introducir una línea continua de luz en determinados sectores del perímetro. La relación entre cubierta y envolvente produce una condición de separación que modifica la percepción de la masa construida.

La cubierta está formada por dos membranas de hormigón armado separadas por un vacío técnico. Esta composición permite construir una pieza de gran espesor aparente sin convertirla en un volumen macizo. La sección muestra además cómo su posición varía respecto de los muros: en algunos puntos se aproxima al perímetro y en otros se eleva, generando diferentes condiciones de altura y apertura.

Estas variaciones producen una secuencia espacial de compresión y expansión. La altura interior no permanece constante y el espacio se modifica según la relación entre suelo, muro y cubierta. La sección adquiere así una función compositiva equivalente a la de la planta, ya que determina directamente la escala, la percepción del volumen y la entrada de luz.

Recorrido y organización litúrgica

La geometría de la planta también estructura el desplazamiento del visitante. El acceso conduce hacia un interior en el que las curvas de los muros y la posición de los elementos litúrgicos establecen cambios de dirección y distintos campos visuales. El recorrido no queda subordinado a un eje único, sino que se construye mediante relaciones sucesivas entre espacios de diferente escala y orientación.

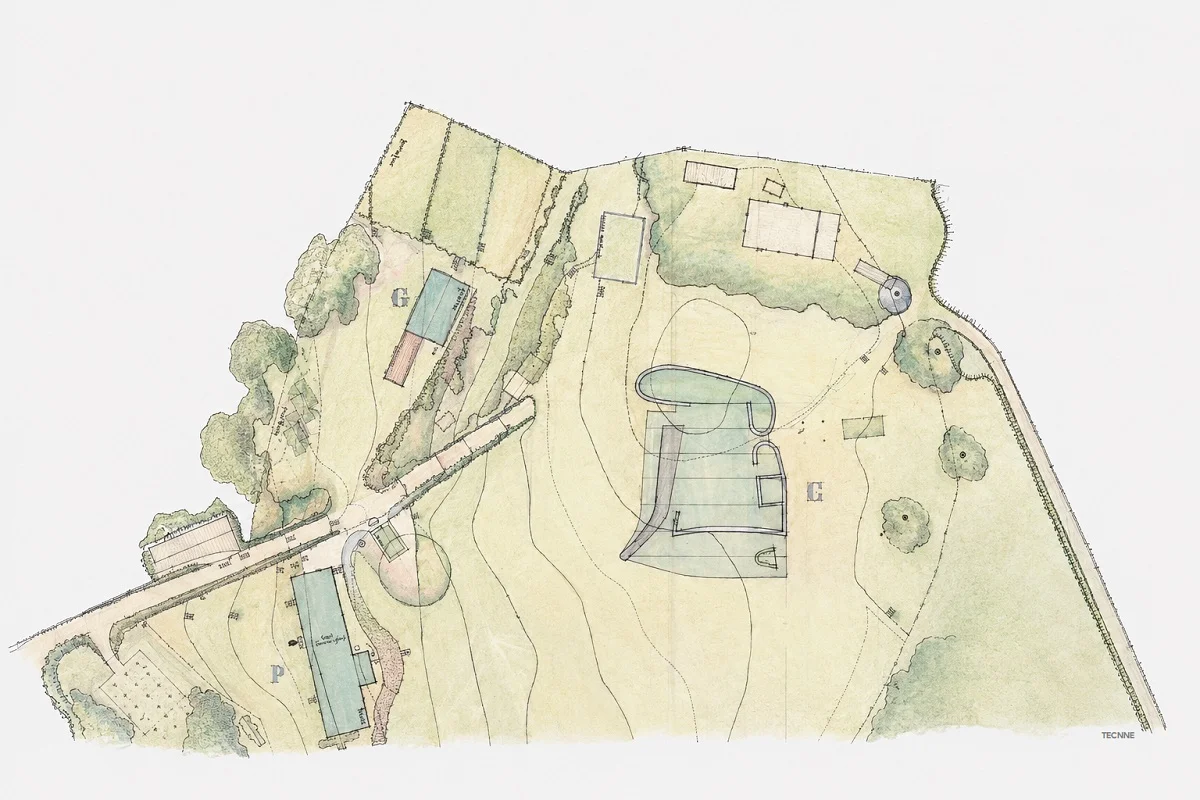

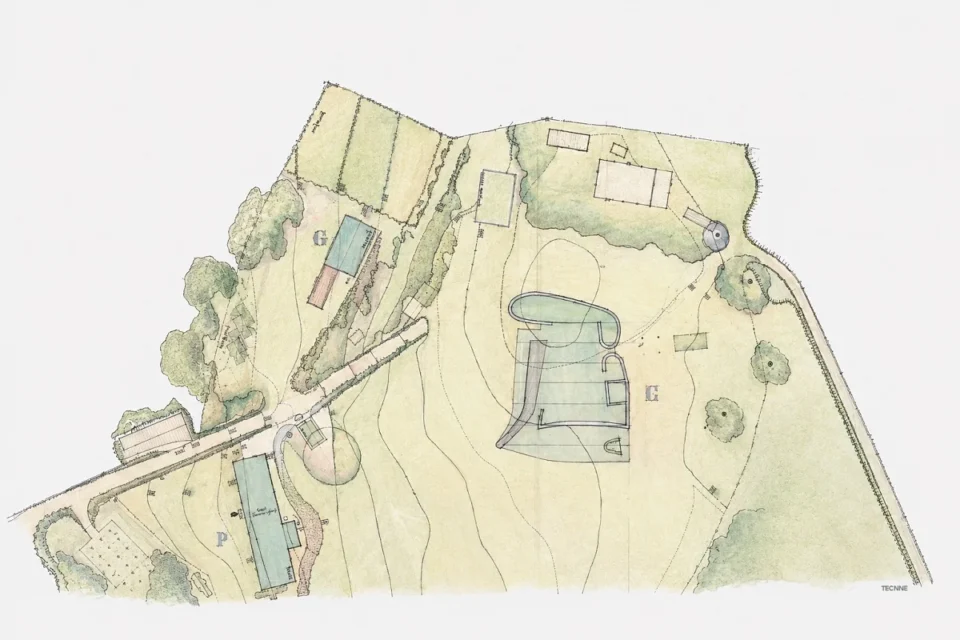

El altar principal organiza el espacio litúrgico interior, mientras las capillas secundarias introducen ámbitos diferenciados vinculados a las torres. El sistema se prolonga hacia el exterior mediante el santuario destinado a celebraciones de mayor escala. La organización espacial no termina, por tanto, en el perímetro de la capilla, sino que establece una continuidad con la topografía de la colina de Bourlémont.

Los recorridos entre interior y exterior permiten interpretar el edificio como una secuencia espacial vinculada al terreno. La arquitectura modifica la percepción de la topografía mediante cambios de orientación, altura y encuadre, mientras el propio relieve condiciona la aproximación y las relaciones visuales con el paisaje.

Luz y espesor de la envolvente

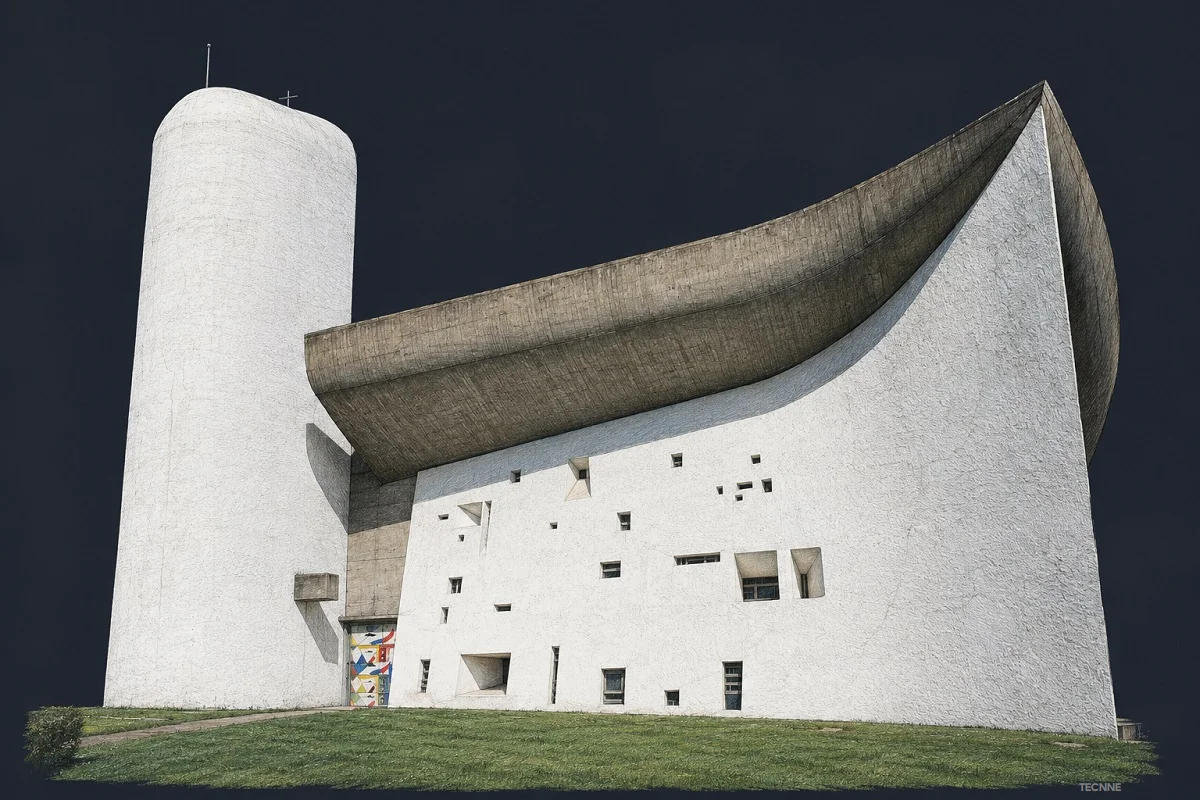

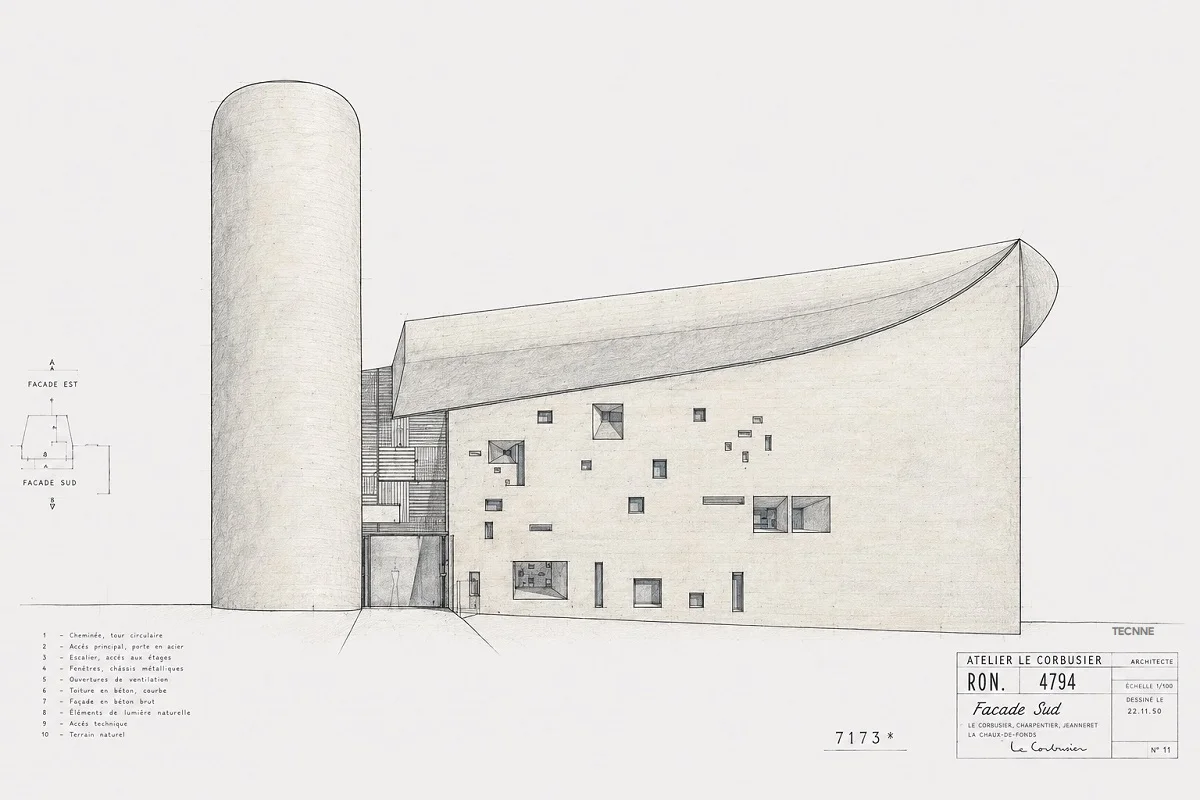

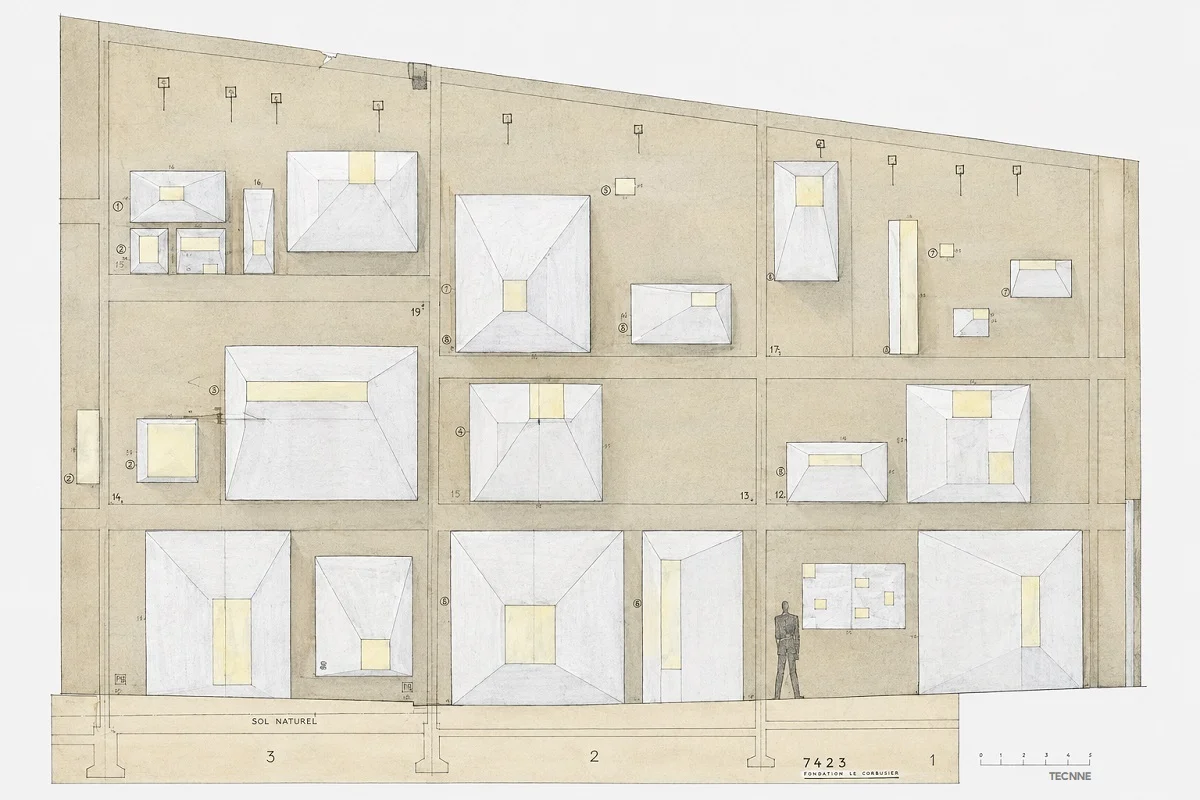

Las aberturas constituyen otro componente fundamental de la relación entre planta y sección. En particular, los vanos del muro sur presentan dimensiones, profundidades y orientaciones variables que producen diferentes condiciones de iluminación. La ventana deja de funcionar como un plano transparente uniforme y se convierte en una abertura integrada en un espesor constructivo.

La profundidad de los derrames controla la penetración de la luz y produce contrastes sobre las superficies interiores. Las paredes blancas y rugosas reciben una iluminación variable que hace perceptibles las curvaturas, inclinaciones y diferencias de espesor del muro. La luz contribuye así a revelar la geometría construida.

La separación entre cubierta y muros introduce una segunda fuente de iluminación. La rendija situada entre ambos elementos permite que la luz alcance sectores específicos del perímetro y refuerza visualmente la autonomía de la cubierta. En las capillas laterales, las torres y los dispositivos de protección modifican nuevamente las condiciones lumínicas, estableciendo diferencias entre los distintos ámbitos del edificio.

La iluminación se encuentra, por tanto, determinada por la geometría y por la sección de la envolvente. No se trata de una variable añadida posteriormente al proyecto, sino de una consecuencia directa de la configuración espacial y constructiva.

Planta, sección y elevación como sistema único

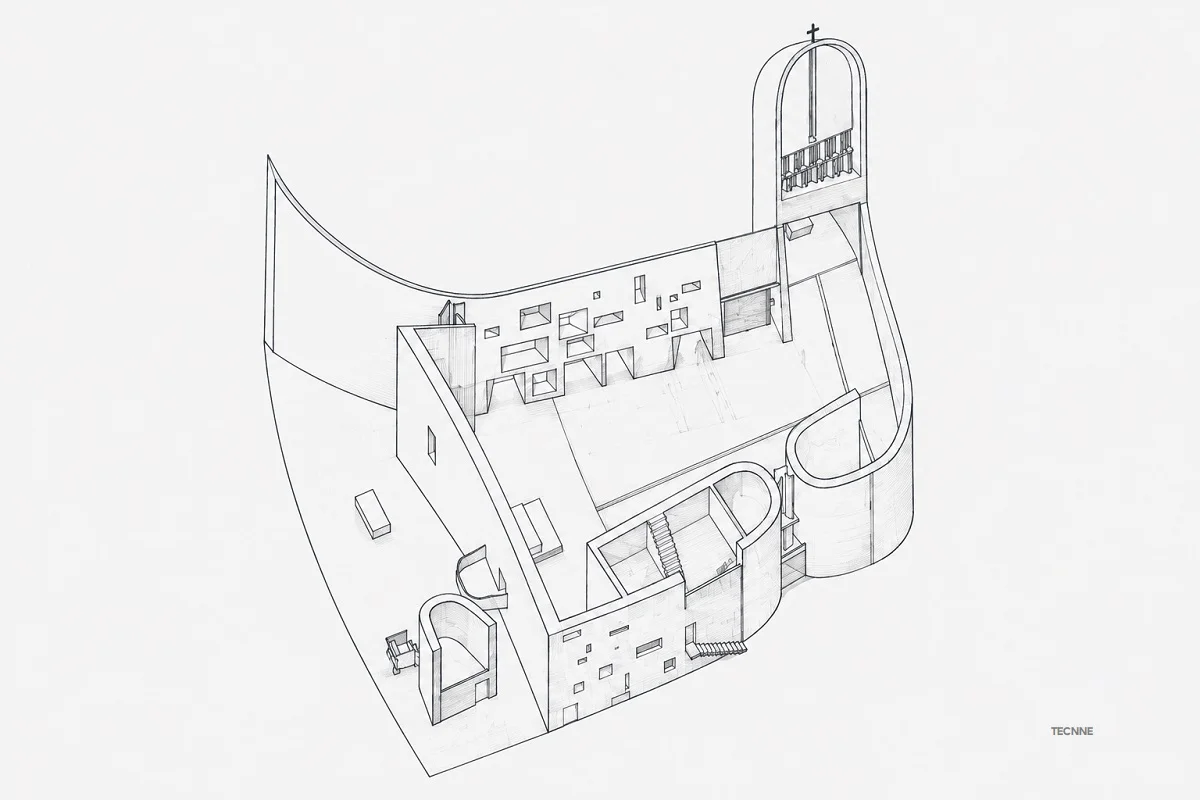

La lectura conjunta de los documentos gráficos muestra que la complejidad formal de Ronchamp se sostiene mediante relaciones precisas entre diferentes sistemas. La planta establece curvas, direcciones y campos espaciales; los muros convierten esas geometrías en espesor; la estructura permite independizar parcialmente la envolvente; la cubierta introduce una segunda organización formal en sección; y las aberturas transforman el espesor en dispositivos de iluminación.

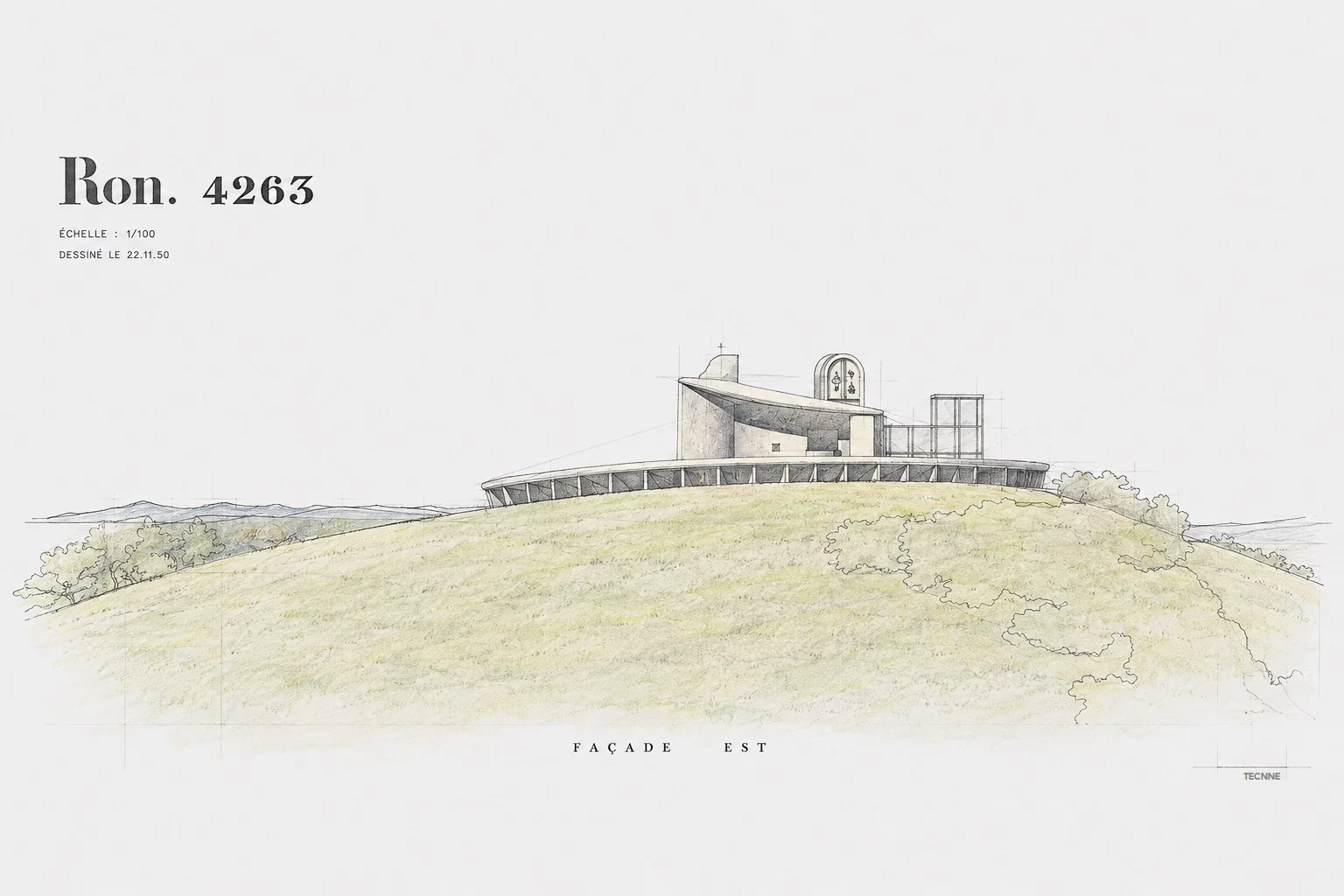

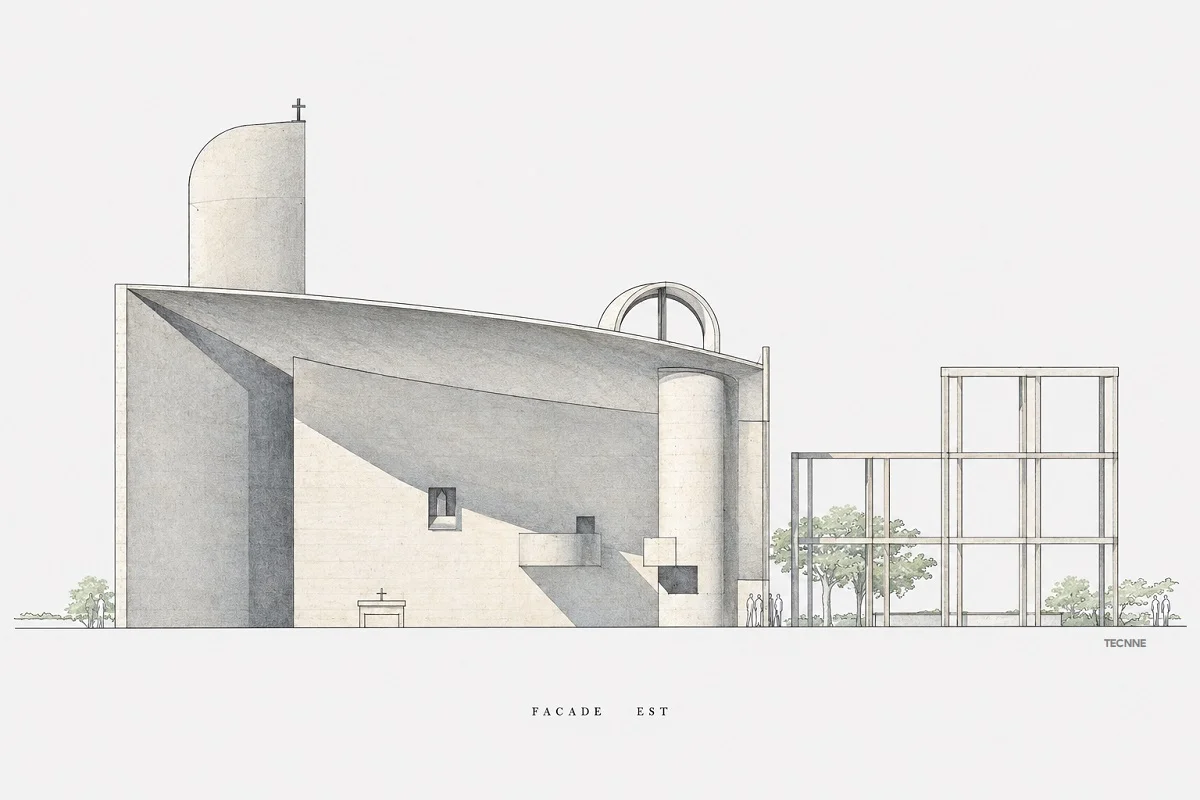

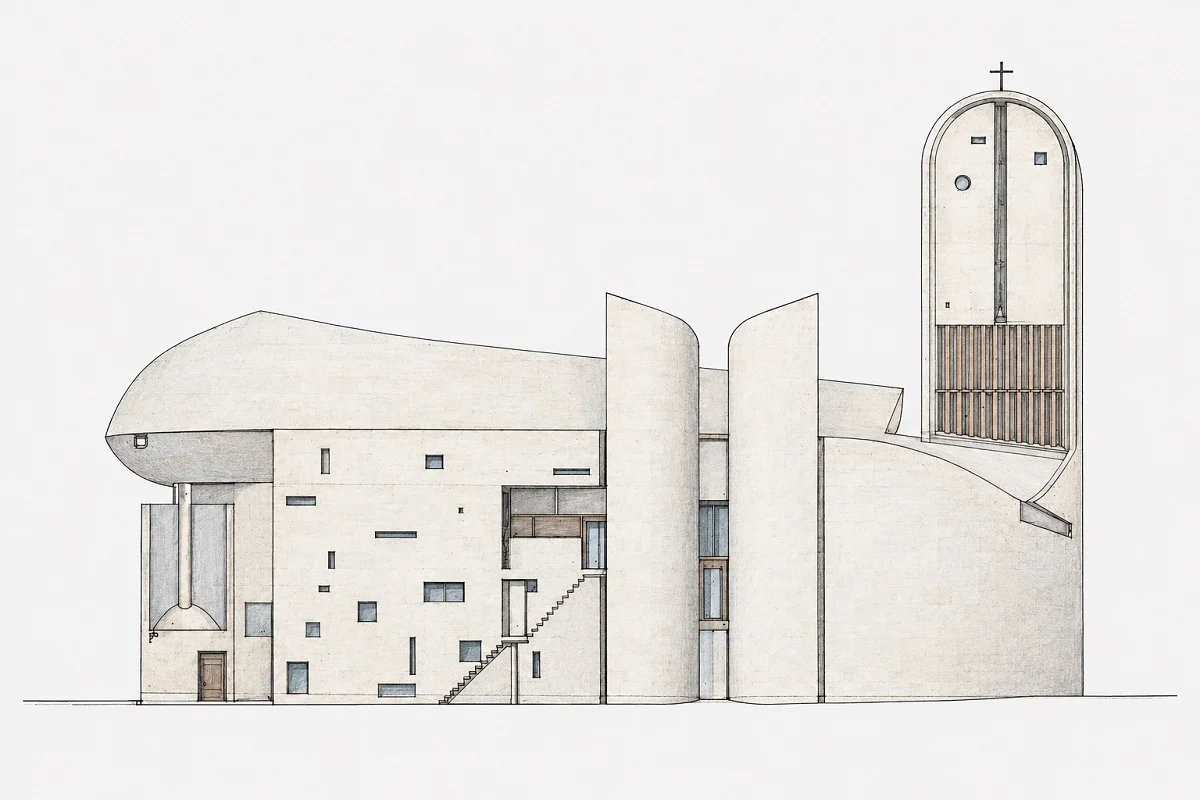

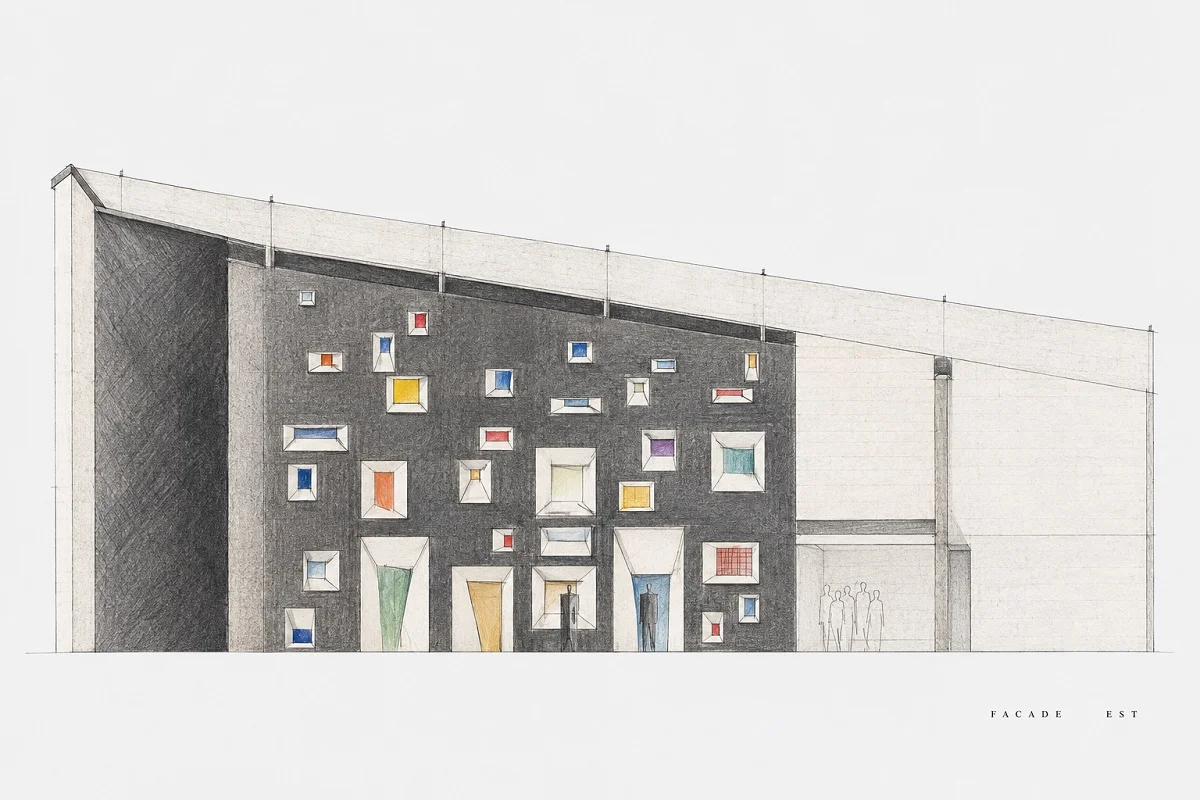

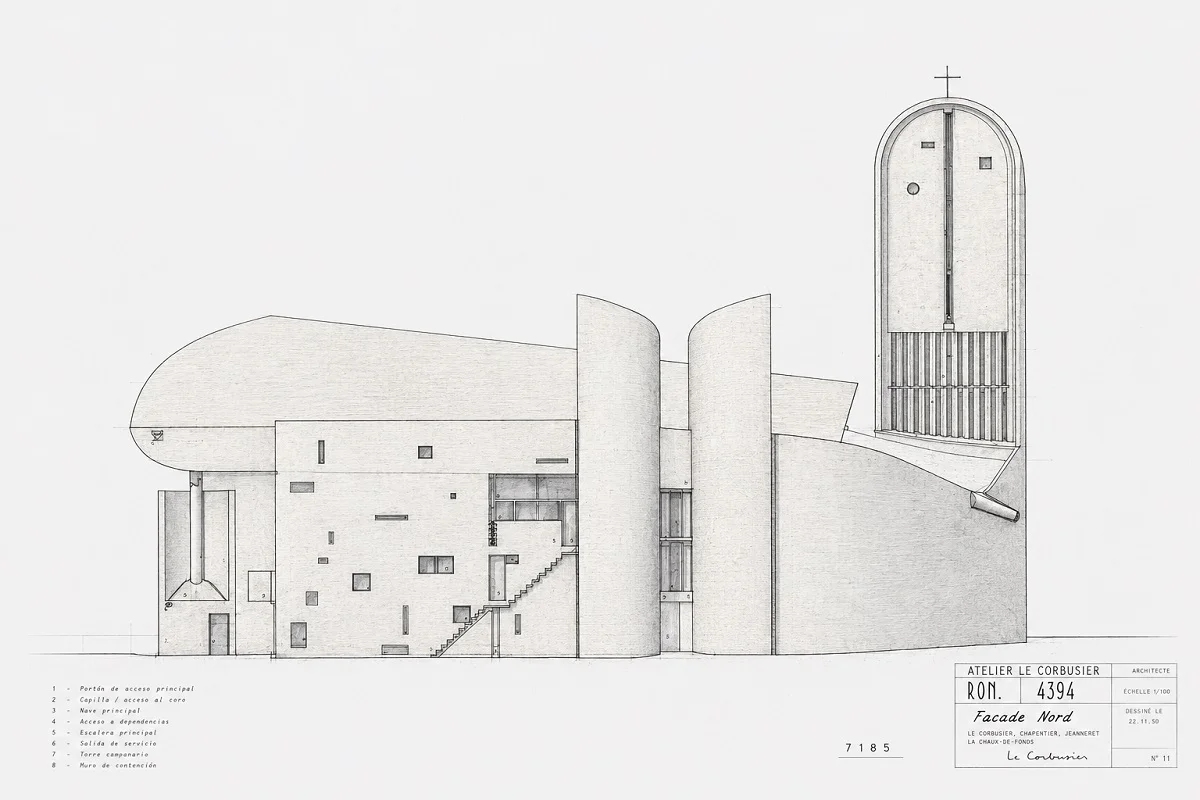

Las elevaciones hacen visible este sistema desde el exterior. Las curvas, inclinaciones y variaciones de altura registradas en planta y sección adquieren una expresión vertical que permite comprender la envolvente como parte de una composición tridimensional. El alzado no constituye, por tanto, una representación autónoma, sino la consecuencia de relaciones previamente establecidas entre geometría, estructura y espacio.

Los planos de la Capilla de Ronchamp permiten interpretar así la obra como un sistema espacial integrado. La planta organiza las relaciones horizontales, la sección introduce variaciones de altura y gravedad, la estructura determina las condiciones de soporte y la envolvente regula simultáneamente percepción e iluminación. La forma arquitectónica surge de la coordinación entre estos elementos y no de la aplicación aislada de una geometría determinada.

Desde esta perspectiva, la documentación gráfica revela una arquitectura en la que planta, corte y elevación dejan de funcionar como representaciones separadas. Cada dibujo registra una dimensión distinta de un mismo sistema espacial, cuya coherencia se construye mediante la relación entre geometría, estructura, espesor, luz y recorrido.

Planos de la Capilla Notre-Dame-du-Haut de Ronchamp

Planos: Le Corbusier, Chapelle Notre Dame du Haut Ronchamp ©FLC-ADAGP
