Análisis arquitectónico de la implantación, la estructura y la envolvente
Resumen
La Sapphire Gallery, proyectada por XTEN Architecture en Los Ángeles, constituye una ampliación residencial que integra espacios de trabajo y exhibición para una colección privada de arte contemporáneo. El proyecto responde a las limitaciones de un lote urbano consolidado mediante un volumen elevado que preserva la superficie libre del terreno y concentra las nuevas funciones en una estructura ligera. La organización espacial depende de un sistema de marcos resistentes a momento que libera la planta baja de apoyos intermedios y permite usos flexibles vinculados a la vivienda y a las actividades expositivas. La construcción industrializada, basada en componentes prefabricados de acero y entramados de madera, optimiza el proceso de montaje y reduce la intervención sobre la edificación existente. La envolvente incorpora paneles de acero perforado, grandes superficies acristaladas y sistemas de control ambiental, mientras que la cubierta integra una instalación fotovoltaica. El conjunto evidencia una coordinación entre estructura, programa, eficiencia energética y ocupación del suelo.
Palabras clave: Sapphire Gallery, XTEN Architecture, ampliación residencial, construcción industrializada, estructura metálica.
Programa arquitectónico y contexto de la ampliación
La Sapphire Gallery, proyectada por XTEN Architecture en Los Ángeles, California, constituye una ampliación de una vivienda existente destinada a incorporar nuevos espacios de trabajo y exhibición. El proyecto responde a un programa mixto que combina una oficina con una galería para una colección privada de arte contemporáneo, integrada por obras de Gregory Crewdson, Uta Barth, Tomoroy Dodge y Jennifer Steinkamp. Las condiciones de exhibición exigidas por piezas de gran formato y videoinstalaciones determinaron tanto la organización espacial como las decisiones estructurales y ambientales del edificio.
La intervención se desarrolla sobre un lote urbano consolidado, donde la disponibilidad limitada de superficie construible orienta el proyecto hacia una ocupación reducida del suelo. En este contexto, la ampliación se concibe como un volumen elevado que incorpora nuevas funciones sin alterar significativamente la superficie libre existente.
Implantación y organización funcional del volumen elevado

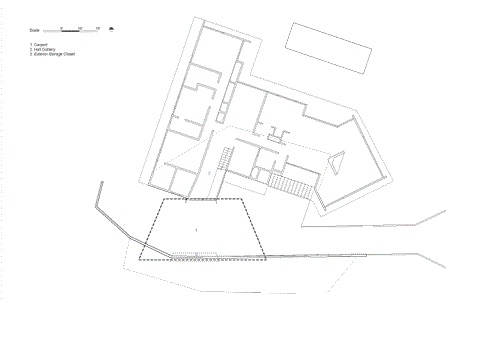

La implantación se basa en la elevación del volumen principal respecto del nivel del terreno. Esta decisión libera la planta baja y permite mantener un espacio abierto destinado a distintos usos vinculados con la vivienda.
El nivel inferior puede utilizarse como área de estacionamiento, espacio recreativo o lugar para reuniones y actividades vinculadas a la exhibición artística, incluyendo proyecciones audiovisuales. La ausencia de apoyos intermedios favorece la flexibilidad funcional de este espacio y establece una continuidad entre las áreas exteriores y la ampliación elevada.
La organización del conjunto depende directamente del sistema estructural adoptado. La liberación del plano del suelo no constituye únicamente una decisión compositiva, sino la consecuencia de una estructura diseñada para concentrar las cargas en un número reducido de apoyos y maximizar la superficie disponible bajo el volumen principal.
Sistema estructural y proceso de construcción industrializada
La ampliación emplea un sistema de construcción prefabricado basado en marcos ligeros fabricados en taller. La industrialización del proceso permitió controlar la precisión dimensional de los componentes y reducir el tiempo de ejecución en obra.
La estabilidad del volumen elevado se resuelve mediante marcos resistentes a momento dispuestos transversalmente al eje longitudinal del edificio. Esta configuración absorbe las acciones laterales y permite eliminar apoyos intermedios en la planta baja, garantizando un espacio libre bajo el volumen construido.
Los entrepisos y la cubierta se ejecutan mediante entramados de madera tipo «2x», que funcionan como diafragmas horizontales y colaboran en la estabilidad global del conjunto. La combinación entre estructura metálica y componentes livianos de madera reduce el peso propio de la ampliación y facilita el transporte y montaje de los elementos prefabricados.
El proceso constructivo culminó con el izado de los principales componentes mediante grúa durante una única jornada de montaje, evidenciando las ventajas operativas del sistema industrializado para intervenciones sobre edificaciones existentes.
Envolvente, materialidad y control ambiental

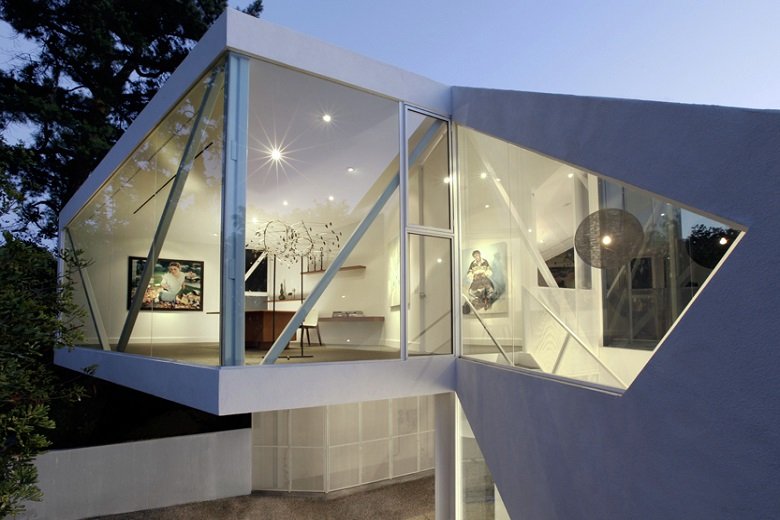

La envolvente combina paneles de acero perforado, cerramientos de vidrio y elementos metálicos que unifican la expresión material del proyecto. Los paneles de acero, fabricados mediante procesos de corte digital, presentan una modulación triangular que regula simultáneamente la incidencia de la radiación solar, la ventilación y el grado de transparencia de la fachada.

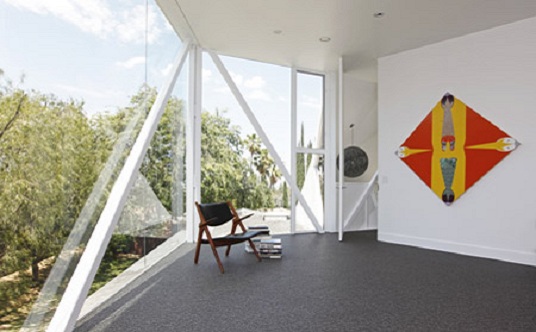

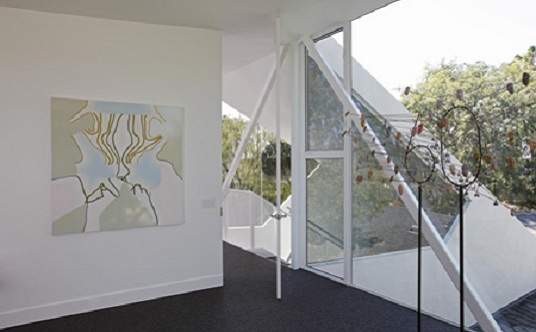

Los cerramientos de vidrio de altura completa incorporan revestimientos cerámicos destinados a controlar la radiación ultravioleta y reducir la carga térmica sobre los espacios de exhibición, condición relevante para la conservación de las obras de arte. La ventilación puntual se complementa mediante ventanas proyectantes que permiten controlar el intercambio de aire sin alterar la continuidad de la envolvente.

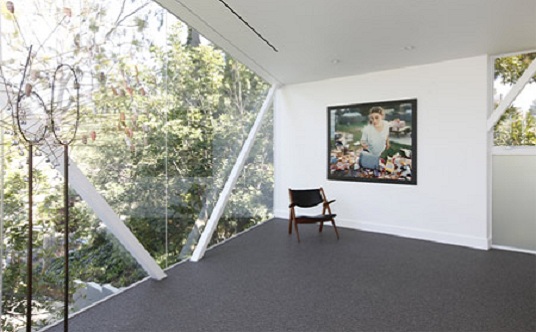

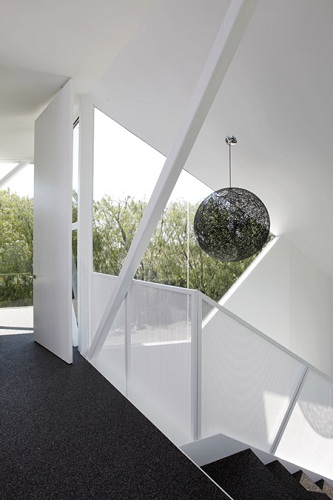

En el interior predominan acabados de carácter neutro que priorizan la flexibilidad expositiva. Las puertas pivotantes de altura completa, los paramentos continuos y el pavimento de guijarros de cuarzo conforman un ambiente donde la arquitectura actúa como soporte de las actividades de trabajo y exhibición. La circulación vertical mantiene el mismo lenguaje material mediante escaleras y barandillas realizadas con chapa de acero perforada, reforzando la coherencia entre estructura, envolvente y elementos de detalle.
Integración de sistemas fotovoltaicos

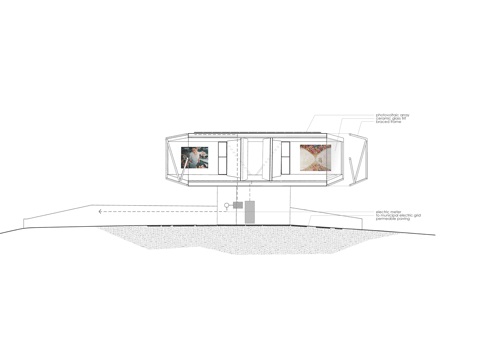

El proyecto incorpora un sistema fotovoltaico integrado en la cubierta inclinada, orientada hacia el sur para optimizar la captación solar. La instalación, con una producción media aproximada de 15 kWh diarios, abastece las necesidades energéticas de la ampliación y permite transferir el excedente a la vivienda principal.
La integración de los paneles forma parte de la resolución arquitectónica de la cubierta y no constituye un elemento añadido con posterioridad al diseño. De este modo, la generación energética se incorpora como un componente del funcionamiento general del edificio y complementa las decisiones adoptadas en materia de implantación, estructura y envolvente.
Estructura, flexibilidad funcional y eficiencia constructiva
La Sapphire Gallery constituye un caso de estudio sobre la ampliación de viviendas en contextos urbanos consolidados mediante sistemas constructivos industrializados. La elevación del volumen principal, la utilización de marcos resistentes a momento y la prefabricación de los componentes estructurales permiten incorporar un programa complejo preservando la superficie libre del terreno.
Desde una perspectiva arquitectónica, el proyecto integra estructura, organización funcional, envolvente y generación energética en una propuesta unitaria. La liberación de la planta baja, la flexibilidad de los espacios de uso, el control ambiental proporcionado por la envolvente metálica perforada y la incorporación de sistemas fotovoltaicos evidencian una coordinación entre decisiones constructivas y programáticas que trasciende la resolución formal del edificio.
El interés de la obra reside, por tanto, en la relación entre construcción industrializada, adaptación al contexto urbano y organización funcional, mostrando cómo un volumen de dimensiones contenidas puede incorporar simultáneamente espacios de trabajo, exhibición y apoyo residencial mediante una estructura ligera y una ocupación eficiente del suelo.
©tecnne
Sapphire Gallery XTEN Architecture
- La Sapphire Gallery es una adición residencial diseñada para exhibir una colección privada de arte contemporáneo y ofrecer una oficina en casa con vistas a las colinas.
- El nuevo edificio debía ser multivalente, con espacios adecuados para las obras de arte, pero también abierto a las vistas, con varios espacios para programas domésticos y crear un nuevo punto focal de entrada a la residencia.
- La nueva estructura se injerta en la circulación de la casa existente y se eleva del suelo para minimizar la huella.
- Al liberar el plano del suelo, se crea una nueva área multifuncional de paisaje/paisaje para actividades como cobertizo de coche, área de juego, fiestas de arte y proyecciones de vídeo.
- Se desarrolló un sistema estructural de marcos ligeros prefabricados que se ensamblan rápidamente en el sitio.
- Los detalles son sencillos y directos, con ventanas abatibles, suelo de guijarros, escaleras y barandillas de acero, paredes de tabla de yeso y vidrio con revestimiento cerámico.
- Un conjunto de células fotovoltaicas en el techo inclinado produce suficiente energía para abastecer al nuevo edificio con excedente para la casa principal.
Fotografías: ©Art Gray
