El artículo presenta la publicación de los planos del Museo Guggenheim Bilbao, proyectado por Frank Gehry, configurando un archivo gráfico centrado en la documentación del edificio. El texto se organiza mediante plantas, cortes y vistas que permiten observar la complejidad geométrica y constructiva del proyecto, caracterizado por volúmenes curvos y superficies no ortogonales. A través de estos documentos, se identifican relaciones entre estructura metálica, envolvente de titanio y organización espacial interna, donde los espacios expositivos se articulan en torno a un atrio central de gran altura. Los planos evidencian la disposición programática, la secuencia de recorridos y la interacción entre formas libres y sistemas estructurales que las hacen posibles. La publicación permite reconocer la lógica de ensamblaje y la coordinación entre geometría digital y ejecución constructiva. La conclusión implícita radica en el valor del dibujo como registro técnico que hace accesible la comprensión de una arquitectura compleja mediante su representación.
Museo Guggenheim Bilbao planos

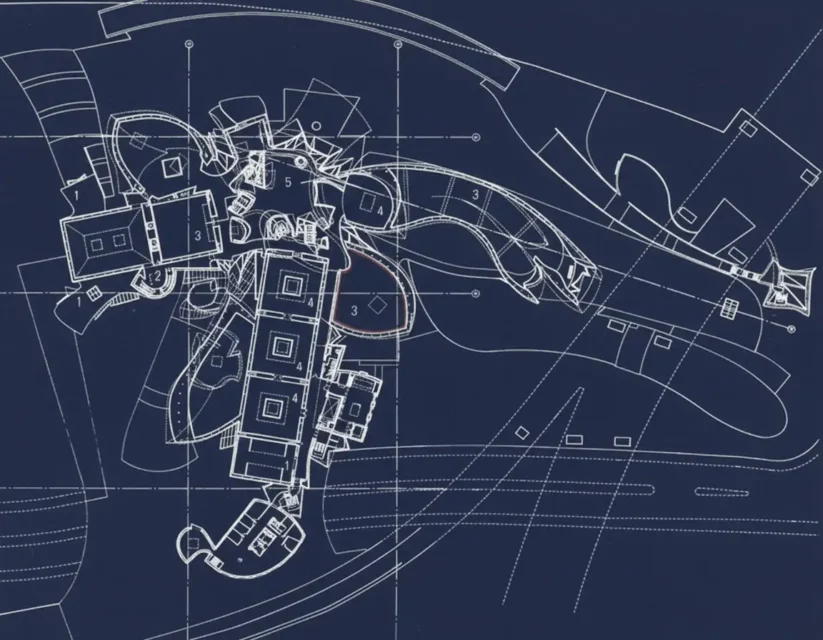

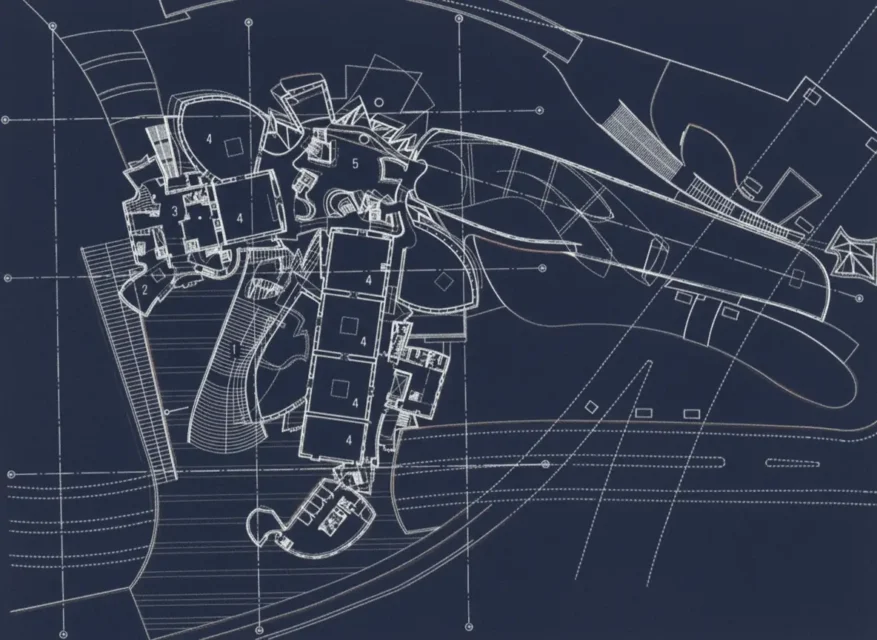

Guggenheim Bilbao Plantas

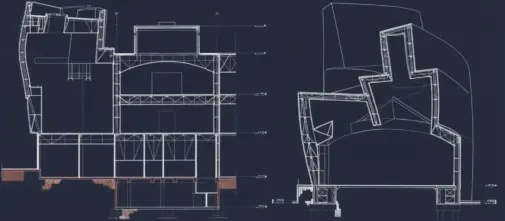

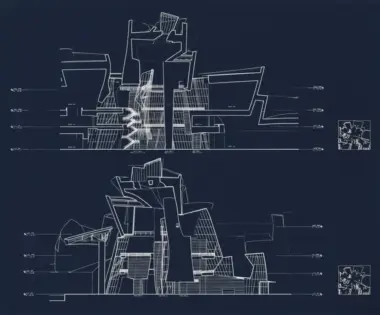

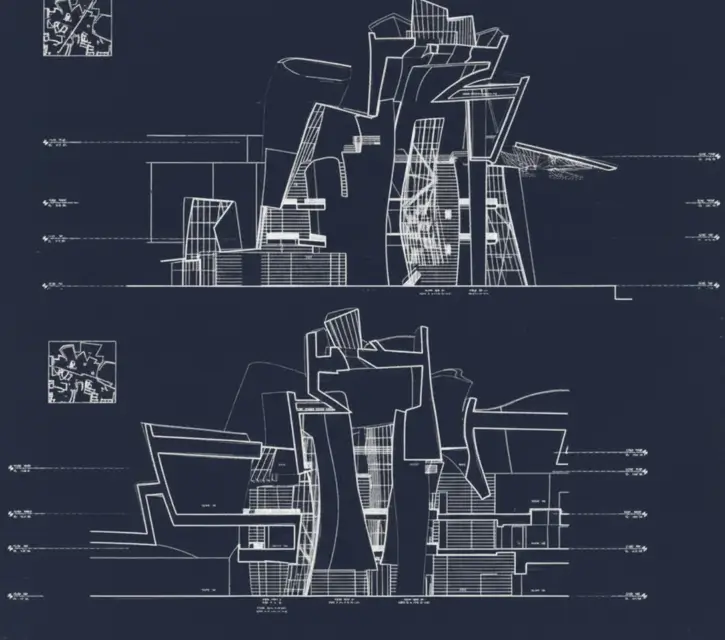

Guggenheim Bilbao secciones

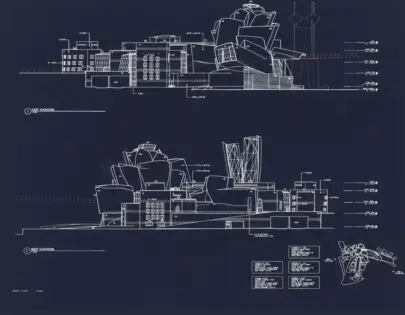

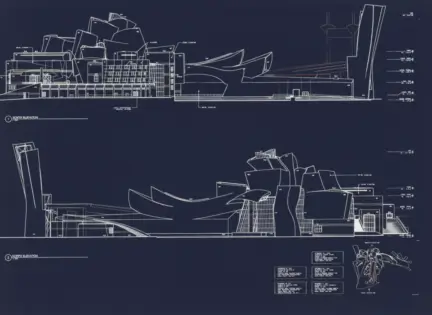

Guggenheim Bilbao elevaciones

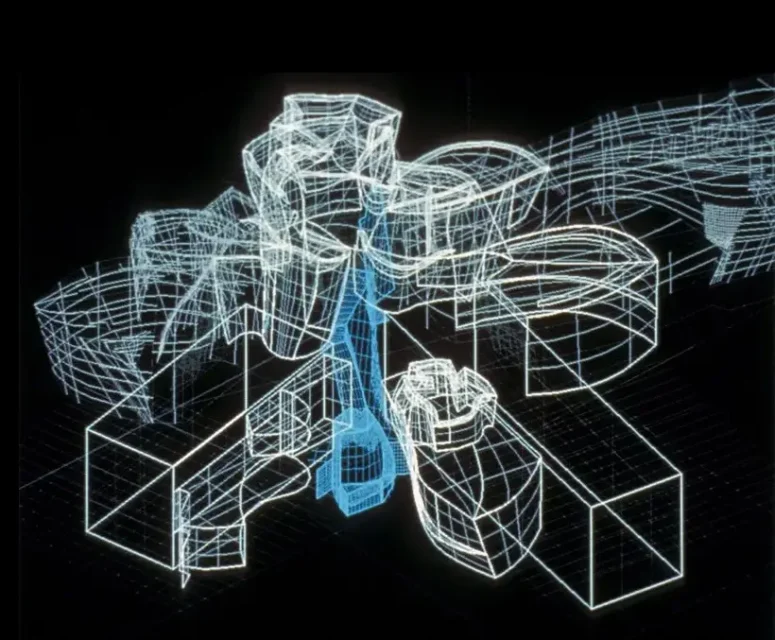

Guggenheim Bilbao volumetría
Desde una perspectiva compositiva, el edificio descompone las convenciones del proyecto moderno —basadas en la racionalidad geométrica, la claridad estructural y la subordinación funcional— mediante una operación formal deconstructiva, que emancipa la forma como discurso estético autónomo. La geometría euclidiana se reemplaza por una sintaxis curvilínea, fluida y fragmentada, facilitada por herramientas de diseño paramétrico como el software CATIA, que permite generar superficies complejas sin precedentes constructivos claros. Esta tecnología digital marca un punto de inflexión en la relación entre diseño y construcción arquitectónica.
La envolvente del edificio, recubierta con paneles de titanio sensibles a las variaciones lumínicas y atmosféricas, introduce una dimensión sensorial en la contemplación arquitectónica, funcionando como un «dispositivo de firma» que singulariza el objeto construido. Esta elección material responde a una estrategia de diferenciación visual que convierte al museo en artefacto destinado a ser reproducido, consumido y difundido globalmente. La forma arquitectónica adquiere así el estatuto de mensaje, desplazando el foco desde la función hacia la imagen.
La implantación urbana del museo responde a una estrategia de inserción disyuntiva en el tejido preexistente, al situarse en la ribera del río Nervión sobre un área industrial en desuso. Esta posición refuerza su condición de objeto autónomo, cuya radicalidad formal establece una relación dialéctica con el entorno. El edificio no busca integración morfológica, sino instaurar un nuevo régimen de percepción urbana. La relación entre arquitectura y ciudad se materializa mediante dispositivos proyectuales que estructuran una narrativa espacial progresiva: pasarelas, explanadas y recorridos permiten una experiencia visual y cinética del museo como centro escénico.
En su interior, el museo reproduce la misma voluntad de singularidad formal. Lejos de adherirse a la neutralidad museográfica, sus espacios expositivos asumen una agencia estética propia. El gran atrio central y las salas curvilíneas configuran una espacialidad inmersiva que no se limita a albergar arte, sino que lo enmarca, lo tensiona o incluso lo eclipsa. La arquitectura se convierte así en protagonista de una experiencia sensorial teatralizada.
La noción de «arquitectura panfletaria» permite entender esta operación como una estrategia retórica donde la forma arquitectónica actúa como vehículo de visibilidad y persuasón. El Guggenheim Bilbao se proyecta como icono mediático, articulado en torno a una espectacularidad programática que responde a una economía de signos y afectos. El edificio no sólo se habita: se contempla, se consume visualmente y se convierte en evento global. Esta espectacularidad no es un efecto secundario, sino el objetivo mismo de su concepción.
El «efecto Bilbao» resume esta lógica: la arquitectura se transforma en herramienta de marketing territorial, legitimando intervenciones urbanas a través de la promesa de transformación simbólica. La proliferación de proyectos icónicos en diversas ciudades replica mecánicamente este modelo, con frecuencia sin atender a sus implicaciones socio-espaciales. La arquitectura deviene imagen replicable, signo intercambiable, fetiche visual. Esta condición ha sido objeto de críticas que advierten sobre el vaciamiento disciplinar y la subordinación de la práctica arquitectónica a las lógicas de la economía del espectáculo.
Varios teóricos señalaron sus ambigüedades estructurales. Mientras unos subrayan la pérdida de densidad tectónica, otros lo entienden como adaptación pragmática a nuevas condiciones de producción cultural. El Guggenheim Bilbao, en este marco, opera como síntoma y paradigma: expande el campo de acción de la arquitectura, pero también evidencia su fragilidad frente a las lógicas mediáticas del capitalismo cultural.
En definitiva, el museo encarna una arquitectura que, al tiempo que amplía su potencial expresivo y tecnológico, se ve tensionada por las exigencias del mercado global de la atención. Su legado no es unívoco: se sitúa entre la emulación global y la erosión del discurso arquitectónico crítico. Constituye, por tanto, un objeto de análisis privilegiado para pensar las condiciones de posibilidad y los límites de la arquitectura contemporánea en su condición de artefacto cultural, mediático y económico.
